簡述天惠微2.4G教學麥克風AWA8920方案收發模工作原理組適用無線教學無線會議
||

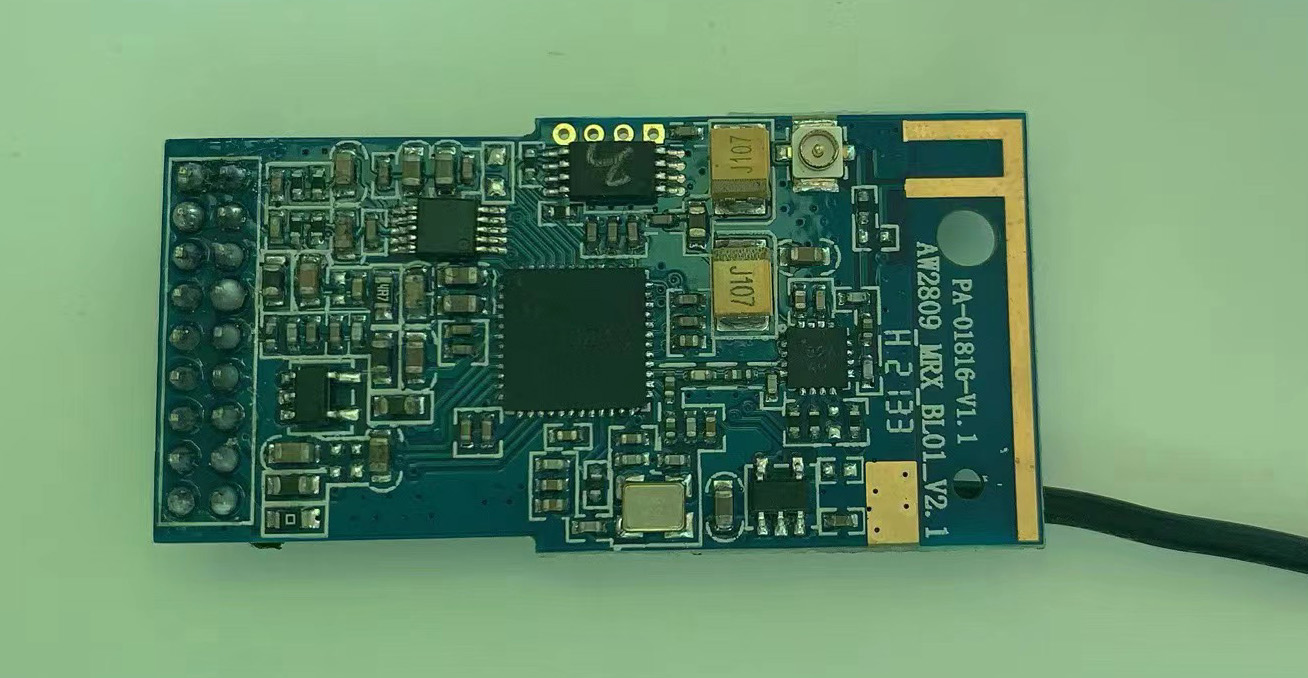

AWA8920是一對遠距離的 2.4G 無線音頻傳輸模組。模組專業的RF電路設計配合獨有的軟件跳頻機制，有效提高了 RF 的抗干擾能力及傳輸距離。模組內置高性能的音頻轉換器，支持 48K/16bit 高品質 的音頻采樣，實現了無壓縮的數字音頻傳輸。A8810S1 板載 EEPROM，并預留接口支持軟件在線燒錄。模組保留了 GPIO、UART及I2S數字音頻接口，方便了功能的擴展。 AWA8920適用于無線教學，無線會議麥克風。
性能參數
頻率響應: 20–20K Hz；
l 音頻數據采樣: 無壓縮16位48KHZ。
l 信噪比：90db；
l 失真度：0.05%；
l 小于12.5ms的聲音延遲特性；
l 支持自定義IO編程
l 有效傳輸距離25M
方案框圖
1 發射端
模擬的音頻信號經過24位專業音頻AD轉換為數字信號，MCU實時采集AD的數據，并進行處理，然后通過RF發送出去。MCU主要負責AD數據的實時采樣和發送，以及數據壓縮，編碼，加密等。
2 接收端
MCU實時接收RF的數據，經過解壓縮、解碼等處理后送到24位的音頻DA器后變成模擬信號輸出。
1.4 2.4G無線麥克風對比模擬麥克風
| 對比項 | 2.4G麥克風 | 模擬麥克風 |
| 調制方式 | GFSK，即高斯頻移鍵控調制 | PLL鎖相環 |
| 傳輸方式 | ADC轉換為數字信號后傳輸，可工作于復雜的環境 | 載波減調制信號后還原部分語音 |
| 語音還原質量 | 接收還原的聲音質量等同于咪頭用有線連接的質量 | 接收還原的聲音質量明顯劣于咪頭用有線連接方式的質量 |
| 抗干擾能力 | 干擾信號不能混入數據包，當遇到干擾影響時，可以變換頻點避免產生噪音 | 易受干擾，干擾信號會影響VCO載波，擾亂載波產生噪音 |
| 頻點復用 | 功率可調，多房間固定間距支持頻點復用 | 功率可調，不支持頻點復用 |
| 對頻方式 | 發射機開機自動掃描干凈頻段，并在握手時通知接收機 | 需手動篩選干凈頻點，或是使用舊頻點 |
| 頻點偏移 | 發射機用內置MCU設置頻點，并發出對頻信號，接收機掃描到對應對頻信號鎖定頻點，并隨時響應發射機變換頻點指令 | 受環境溫度，元器件性能的影響，會改變載波頻點，造成頻點偏移而無法對頻工作 |
| 發射距離 | 動態可調，可以動態自動調整來適應距離 | 最多三級可調 |
| 頻響寬度 | 20~20KHZ | 會有局部丟失 |
| 一致性 | 高，品質取決于設計，元器件一致性穩定 | 品質取決于元件的一致性和后期技術員的調試 |
| 保密性 | 數據包傳輸，不會被模擬話筒接手，非對應ID接收器不會顯示信號，一個接收端只能接收一路信號 | 接收器會被多個其他同頻點或諧波頻點的發射器干擾，同理發射機信號會被其他接收機掃頻接收 |
| 電量顯示 | 在接收端顯示發射機電量情況 | 在接收端顯示發射機電量情況 |
| 功能擴展 | 電平檢測和音量調節 | 無法擴展和傳輸指令 |
| 同頻點沖突 | 不會出現，近距離一對一配對，ID號不同不能接收。 | 同頻點干擾會出現嘶啞聲或是信號沖突使接收機啞音-發音-啞音-發音，造成聲音斷續 |
1.5 方案總結
1． 發生干擾影響時，可以變換頻點避免串頻。
2． 高效的的2.4G音頻MCU實現數據的實時采樣、處理以及發送，具有極短延時性；
3． 專業的24bit ADC/DAC器件，保證寬動態范圍、小諧波失真、低噪音；
4． 48K采樣，26個通道自動跳頻防串擾。
