對比案應用模式固定，調試簡單，MCU主控端只需要移植對稱加密算法和簡單的加密操作即可，不需對主控MCU端原有程序做大的改動。同時也不需要用戶了解加密芯片內部運行流程，因此調試周期短，研發投入小。

對比認證方案實現的步驟如下：

主控MCU與加密芯片端分別預置安全密鑰Key1、Key2（相同的3DES密鑰）

MCU與加密芯片端預置相同的初始向量Iv(8字節) 和附加數據

MCU端發送附帶16字節隨機數Rand1（密文傳送）指令，請求加密芯片產生挑戰數據

加密芯片端使用Key2解密指令數據得到Rand1

加密芯片端產生16字節隨機數Rand2

計算D1，D1 = (Rand1 ^ Rand2 ^ Solt )

生成挑戰數據D, D= D1 || Rand2

計算密文C，C =3DES_EncCBC(Iv，key2, D)。并將C返回給MCU

MCU端解密密文C，3DES_DecCBC(Iv，key1, C)，截取Rand2

MCU端計算D1’,  D1’ = (Rand1 ^ Rand2 ^ Solt )

如果 D’ == D 則認證成功，否則認證失敗

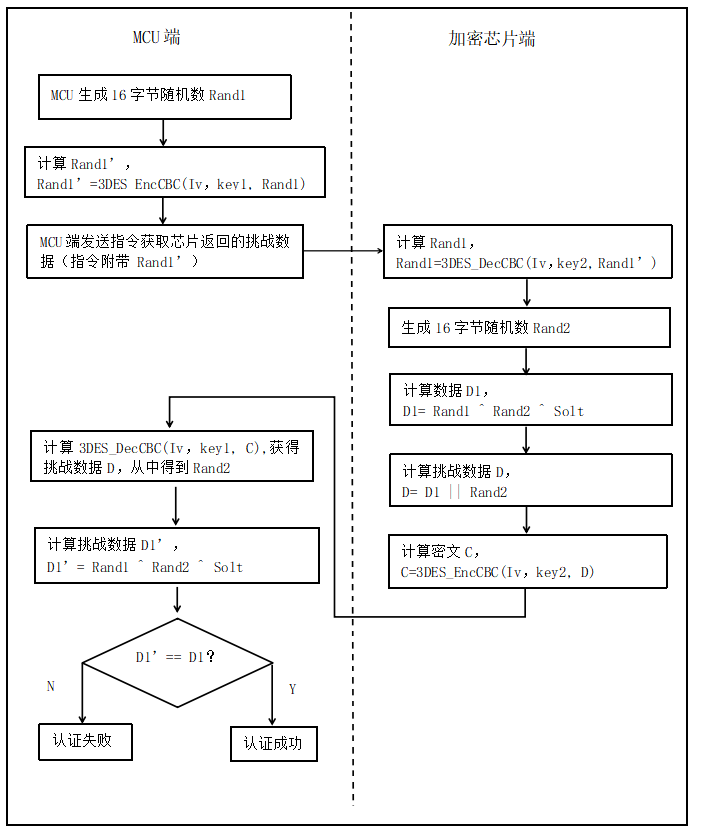

對比認證流程如如下所示：
