Gerber 大家都不陌生，做為SMT等制造部門的人員，都能說道一二，但當被問到CAD數據時，很多人表示懵懵的，CAD數據是啥？我的客戶只給我提供Gerber……。今天跟大家聊一聊CAD是什么，它能做什么，它與Gerber什么關系。

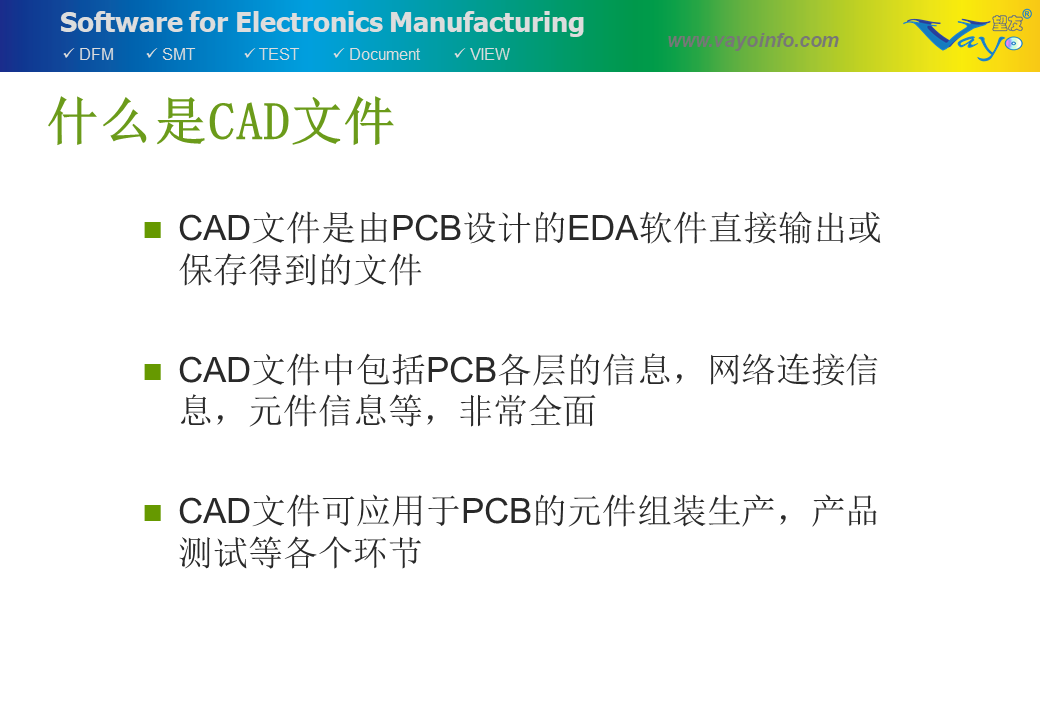

什么是CAD數據

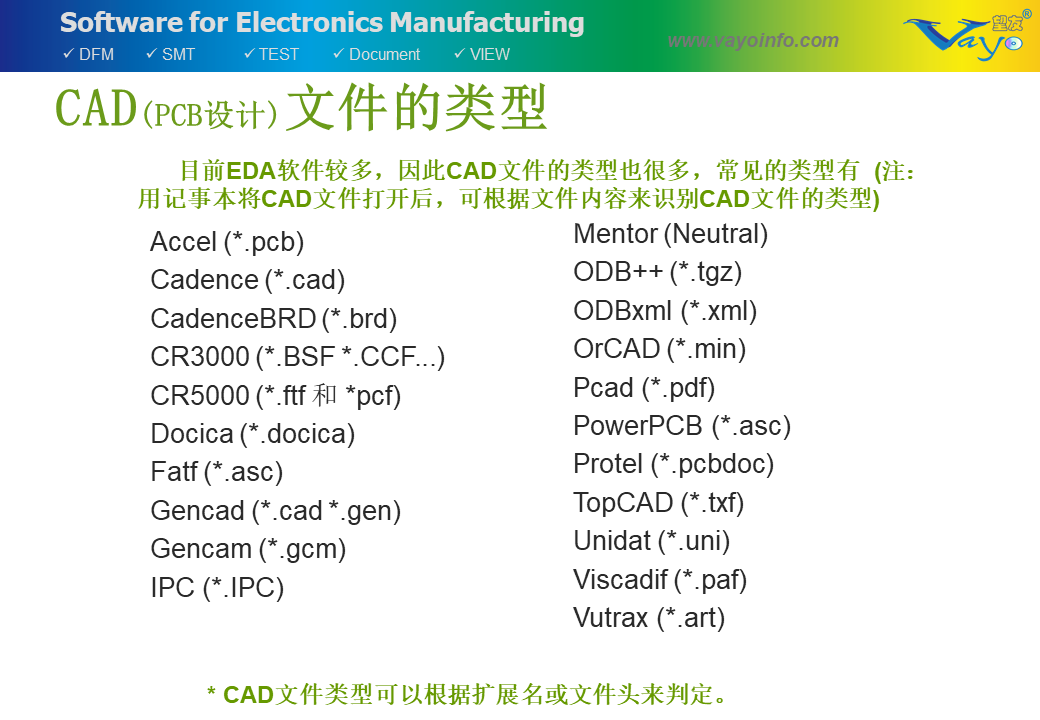

CAD文件是由PCB設計的EDA軟件直接輸出或保存得到的文件，CAD文件中包括PCB各層的信息、網絡連接信息、元件信息等，非常全面，一個電路板的全部、所有、一切信息。

CAD數據的作用

CAD數據的對于研發下游即代工廠的用途非常大，可用于工藝仿真分析（即DFM分析）、SMT貼片設備快速做程序、檢測設備程序、產品測試等各個環節。

看到到里，大家可能有些不解做程序我也天天做，也并沒有用到所謂的CAD文件啊？

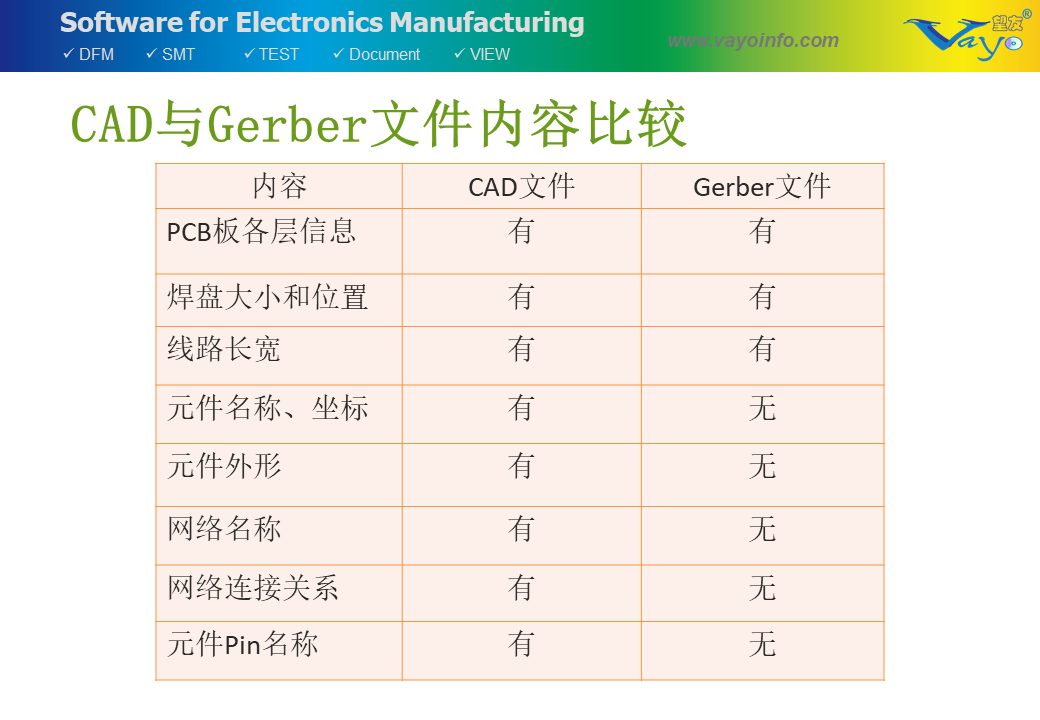

沒錯！大多數代工廠從客戶那里接收到的都是Gerber 文件，下面就簡單介紹一下異同。

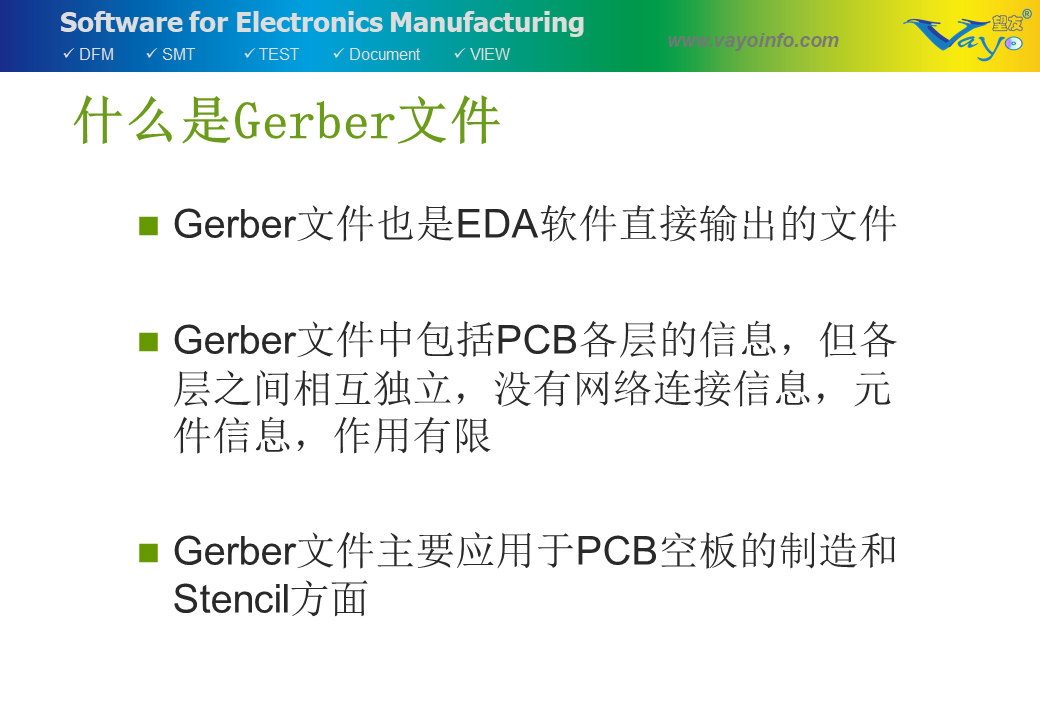

Gerber有兩種格式：RS-274X（擴展Gerber格式）和老式的RS-274-D。Gerber文件也是EDA軟件直接輸出的文件，Gerber文件中包括PCB各層的信息，但各層之間相互獨立，沒有網絡連接信息，元件信息，作用有限。Gerber文件主要應用于PCB空板的制造和傳統做鋼網開孔等方面。Gerber文件主要分為絲印層，焊盤層，阻焊層，貼裝層，布線層，機械層，孔層。

講到這里想再延伸一下吧

雖然Gerber比起CAD數據小很多、CAM350等看圖軟件也比EDA軟件簡單太多太多，但是很多讀Gerber的軟件都是國外的，操作界面、語言環境、技能要求等問題，導致很多人想看Gerber都沒辦法實現，N年前我在的一個大公司，當時我們一個SMT部門就只有一個人會使用AutoCAD軟件 。當時只要看Gerber都要請他幫忙操作軟件……那時幻想什么時候能有一個操作簡單的看Gerber的軟件？

多年后的今天，我們也終于用上了免費的國產Gerber View軟件，，操作非常簡便，中文環境，推薦大家使用，今年這家公司推出免費版的，分享給大家，需要的自己下載吧。歡迎留言欄一起交流使用經驗~

http://www.vayoinfo.net/gview_Download.aspx

下期再和大家聊一聊現在的一流公司里，CAD數據如何在柔性生產中發揮重要作用，下期再見~
