XQ6657Z35-EVM評估板是基于TI 雙核DSP TMS320C6657 和Xilinx Zynq SoC處理器XC7Z035設計的多核異構平臺，由核心板與底板架構組成。

SOM-XQ6657Z35核心板系統框圖

TMS320C6657 Audio設計

評估板XQ6657Z35-EVM，音頻輸入輸出設計，其引腳定義如下圖：

（TLV320AIC3206IRSBR音頻接口芯片）

音頻接口截圖

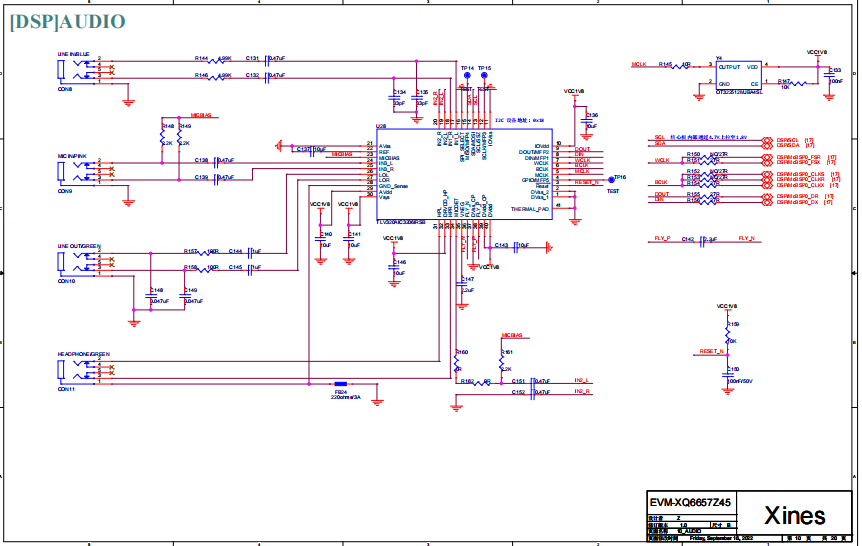

音頻電路圖參考

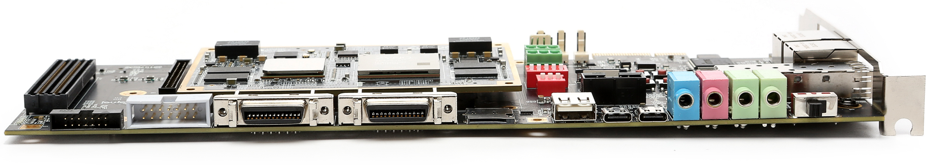

XQ6657Z35-EVM側面圖
