PW4056H適用于藍牙耳機，音箱，電子煙等充電芯片
|
產品概述
PW4056H 是一款完整的采用恒定電流/恒定電壓的高壓、大電流、單節鋰離子電池線性充電
IC。最高耐壓可達 28V， 6.5V 自動過壓保護，充電電流可達 1A。
由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部隔離二極管。熱反饋可對
充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充飽電壓固
定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當電池電壓達到充飽電壓時，充電電流
逐漸下降，當充電電流后降至設定值 1/10 時， PW4056H 將自動終止充電過程。
當輸入電壓（交流適配器或 USB 電源）被拿掉時， PW4056H 自動進入一個低電流狀態，將
電池漏電流降至 2uA （typ）以下。
PW4056H 的其他特點包括電池溫度檢測、欠壓閉鎖、自動再充電和兩個用于指示充電、結束
的 LED 狀態引腳。
產品特點
⚫ 輸入電壓可達 28V
⚫ 6.5V 輸入過壓保護（OVP）
⚫ 充電電流外部電阻設置，可達 1A
⚫ 防倒灌
⚫ 恒定電流/恒定電壓操作
⚫ 熱調節功能
⚫ 4.2V 預設充飽電壓
⚫ 自動再充電
⚫ 充電狀態雙輸出、無電池和故障狀態顯示
⚫ 軟啟動限制了浪涌電流
⚫ 電池反接保護
⚫ 電池溫度監測 NTC 功能
⚫ 采用 SOP8-EP 封裝
應用范圍
⚫ 充電寶
⚫ 藍牙音箱， TWS 耳機
⚫ 數碼相機、電子詞典
⚫ 便攜式設備
代理商：深圳市夸克微科技 鄭先生 ：13528458039 QQ 2867714804

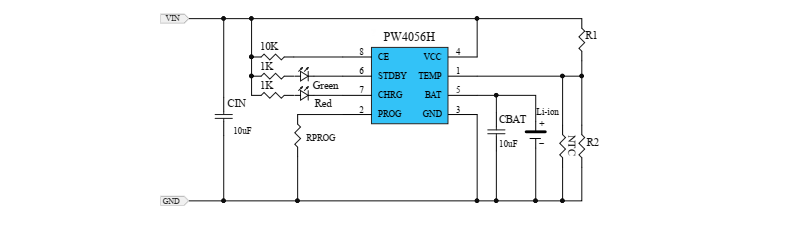

典型應用電路
PW4056H 是一款完整的采用恒定電流/恒定電壓的高壓、大電流、單節鋰離子電池線性充電
IC。最高耐壓可達 28V， 6.5V 自動過壓保護，充電電流可達 1A。
由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部隔離二極管。熱反饋可對
充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充飽電壓固
定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當電池電壓達到充飽電壓時，充電電流
逐漸下降，當充電電流后降至設定值 1/10 時， PW4056H 將自動終止充電過程。
當輸入電壓（交流適配器或 USB 電源）被拿掉時， PW4056H 自動進入一個低電流狀態，將
電池漏電流降至 2uA （typ）以下。
PW4056H 的其他特點包括電池溫度檢測、欠壓閉鎖、自動再充電和兩個用于指示充電、結束
的 LED 狀態引腳。
產品特點
⚫ 輸入電壓可達 28V
⚫ 6.5V 輸入過壓保護（OVP）
⚫ 充電電流外部電阻設置，可達 1A
⚫ 防倒灌
⚫ 恒定電流/恒定電壓操作
⚫ 熱調節功能
⚫ 4.2V 預設充飽電壓
⚫ 自動再充電
⚫ 充電狀態雙輸出、無電池和故障狀態顯示
⚫ 軟啟動限制了浪涌電流
⚫ 電池反接保護
⚫ 電池溫度監測 NTC 功能
⚫ 采用 SOP8-EP 封裝
應用范圍
⚫ 充電寶
⚫ 藍牙音箱， TWS 耳機
⚫ 數碼相機、電子詞典
⚫ 便攜式設備
代理商：深圳市夸克微科技 鄭先生 ：13528458039 QQ 2867714804
典型應用電路
