USB PD快充方案/OB2631X （現貨 提供測試！）
||
—————— OB2631X 產品信息 ——————
一、概述
昂寶OB2631X ，用于支持PD協議和電壓調節是昂寶電子開發的一款高集成度的USB PD控制器，支持20W功率輸出。
OB2631X 內部集成DCM PWM控制器和高壓開關管，為高性能低待機功耗以及低成本開關電源而優化。此外提供完整的保護功能，包括逐周期電流限制保護，欠他閉鎖和內部過熱保護。23KHz以下的音調能量在設計中被弱化了，并且在運行過程中消除了音頻噪聲。
OB2631X 大功率充電器主控芯片適用于USB PD快充電源配件領域的充電器、適配器、開放式開關電源等。
OB2631X 符合USB PD3.0 V1.1規范，支持PPS模式，支持QC4/4+、BC 1.2協議、MTK PE+、華為FCP協議、APPLE快充識別、三星快充識別等。通過預留的GPIO設置可支持A+C口雙口快充設計，極具成本優勢。
OB2631X 采用SOP8封裝
這款芯片極具性價比，庫存現貨，原裝產品 有需要的可以進行聯系，銷售在線實時對接！
二、特點
1、非常寬的VDD電源電壓范圍
2、待機功耗 < 75mW
3、固定65KHz 開關頻率
4、提供完整的保護范圍
1). 低電壓鎖定(UVLO)2). VDD過電壓保護(VDD OVP)3). 逐周期電流保護4). 次級整流保護短路保護5). 輸出開/短路保護6). 過負載保護(OLP)7). 過溫保護(OTP)
三、應用范圍
USB PD 適配器
寬輸出范圍適配器

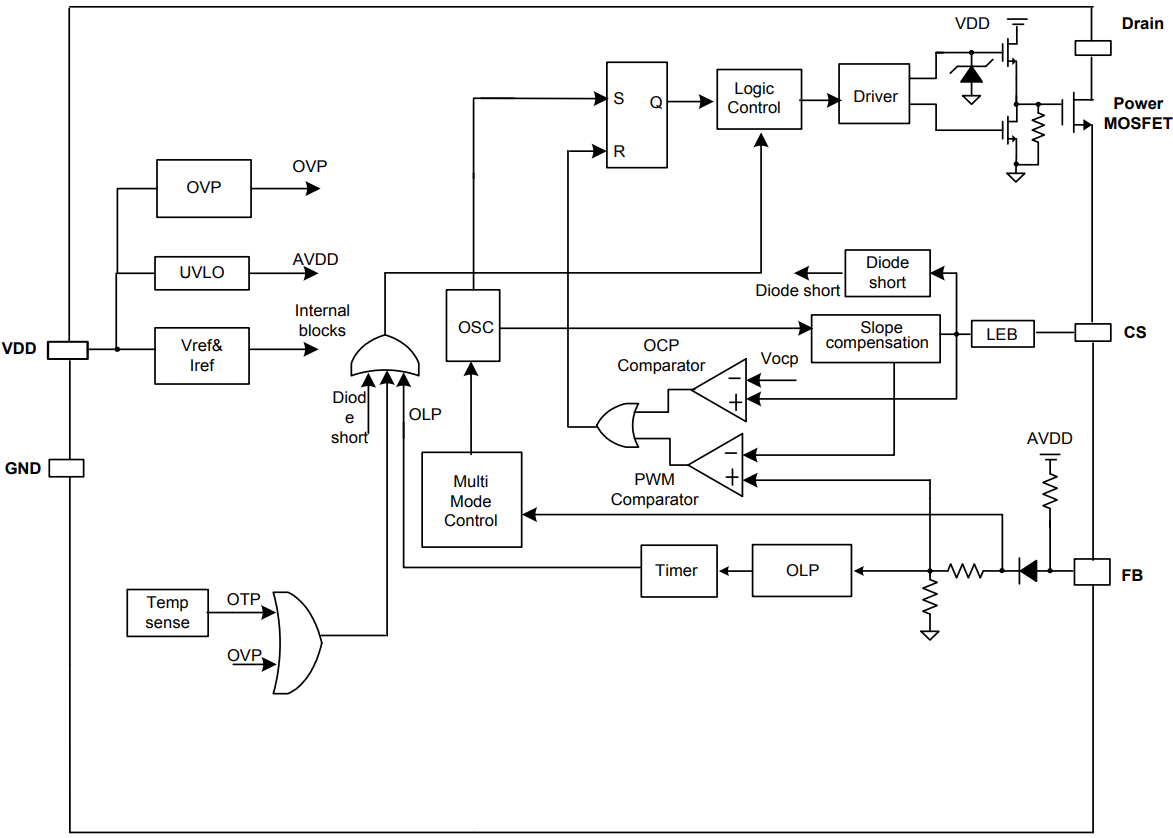

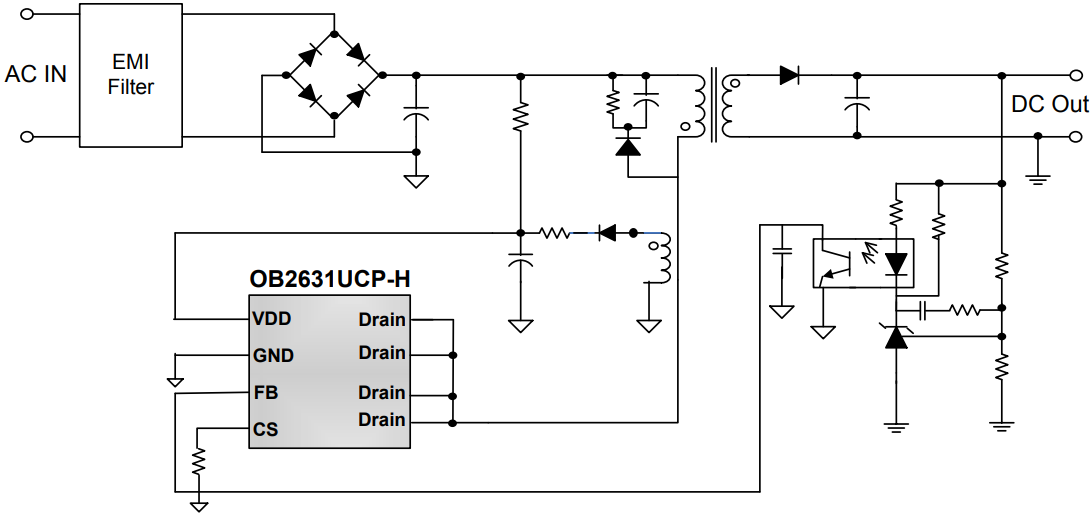

四、原理圖及方框圖
