一 應用描述

經過4代高壓精密測試電源的改進，測試儀具有許多新的功能，兼容手動調節和電腦調節，一個機器多用途，使用更加方便；通信由隔離RS485升級到全光隔離的Fiber232模塊，數據傳輸的抗干擾能力由原來的5kVAC提高到無窮高，解決了高壓火花放電大干擾影響數據傳輸的問題；電流采樣端口增加電流采樣放電火花保護模塊，提高微弱電流采集下的火花放電安全性；電流、電壓表由原來的3Hz刷新率，提高到12Hz，大大提高電源的動態特性顯示；調零功能由原來的電壓調零功能提高到電流、電壓表均可調零，調零方式由電壓旋鈕調零升級到上推電流按鈕調零，下推電壓調零，調零時間大大縮短，由此還衍生出檢測器件電壓增量的功能。

二 應用范圍

程控測試設備、生產流水線設備、電腦控制場景、高壓曲線場景

三 規格參數

U：0~25kV；I：2mA@1kV 200uA@20kV；

四 功能特性

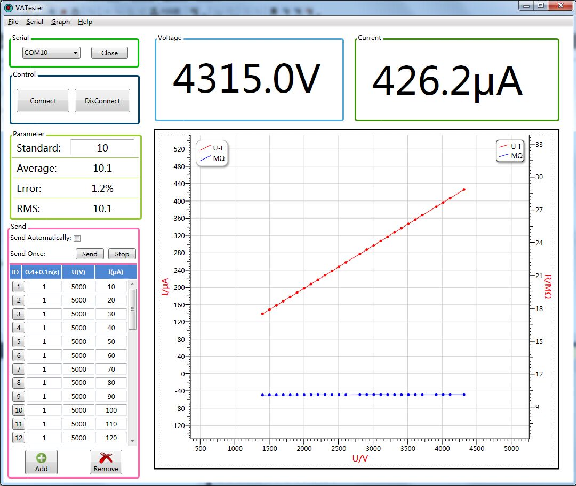

  它具有電腦程控功能，能夠設定電壓和電流輸出，結合程控軟件完成多點自動輸出，并且繪制伏安特性曲線，強大的電腦軟件，具有自動計算功率、高壓電阻、統計最大值、最小值、平均值、有效值、誤差、穩定度等的功能，能夠導出所需的表格，圖表、數據。同時，該機器還具有手動操作的能力，電壓電流微調標定、電壓輸出警告提示、電壓輸出穩定性極高，滿量程顯示25000V,輸出電壓分辨率1V，指標達到0.005%。首次引入了0.1uA精度的恒流工作模式，恒流工作的電流量程范圍是0~1999.9uA，電流分辨率0.1uA，滿足測試半導體、特殊材料、氣體等測試的要求；使用PID調節，快速響應及過沖抑制的完美結合，電源輸出開關接通到輸出穩定高壓僅需要一百毫秒，無過沖。面板上導線不交叉且容易接線，高壓電纜遠離操作旋鈕，安全系數高。

五 電源外型尺寸：長350mm * 寬270 mm * 高130mm
