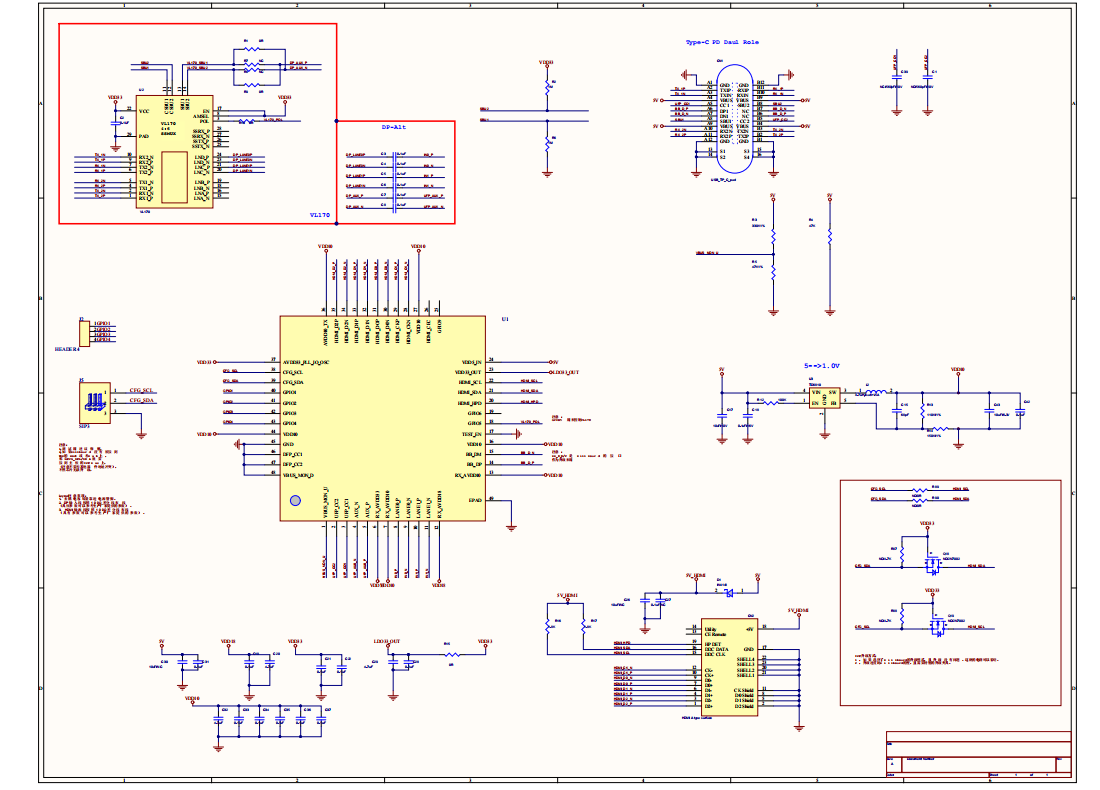

CS5261+VL170支持Type-C母座正反插轉HDMI投屏方案，CS5261 4K30HZ typec拓展方案芯片,設計參考電路圖：

 CS5261集成了DP1。4兼容接收機，一個HDMI2.0b兼容發射機。此外，還包括兩個CC控制器，用于CC通信，以實現DP Alt模式和電源輸送（5V慢速充電）功能

DP接口包括2條主通道、輔助通道和HPD信號。接收器支持每車道最大5.4Gbps（HBR2）數據速率。DP接收器包含HDCP1.4嵌入密鑰的內容保護方案，用于數字音頻視頻內容的安全傳輸。

HDMI接口包括4個TMD時鐘/數據對、DDC和HPD信號。HDMI發射機能夠支持高達3Gpbs的數據速率，足以處理高達FHD 1080p 120Hz和UHD 4k 30Hz格式的視頻分辨率

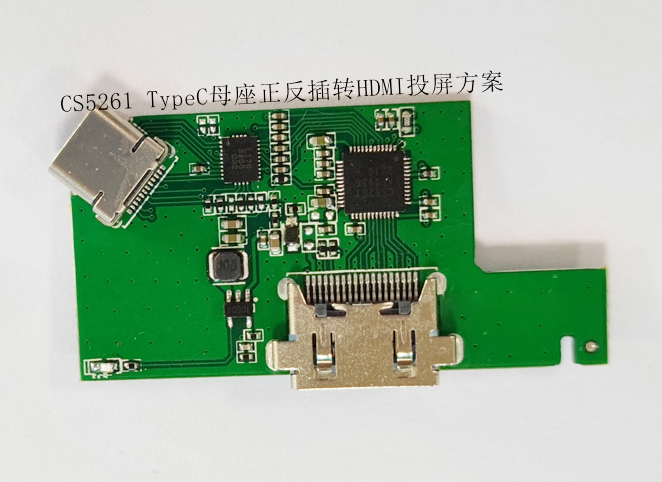

CS5261  Type-C 母座 正反插轉HDMI投屏方案測試板
