標題: 大家幫忙看看我這個板子的布局與走線合理不

我用PADS2005畫的，第一次畫PCB不清楚這個布局與走線合理不合理，各位幫忙看下，先謝謝啦

237.84 KB, 下載積分: 積分 -1

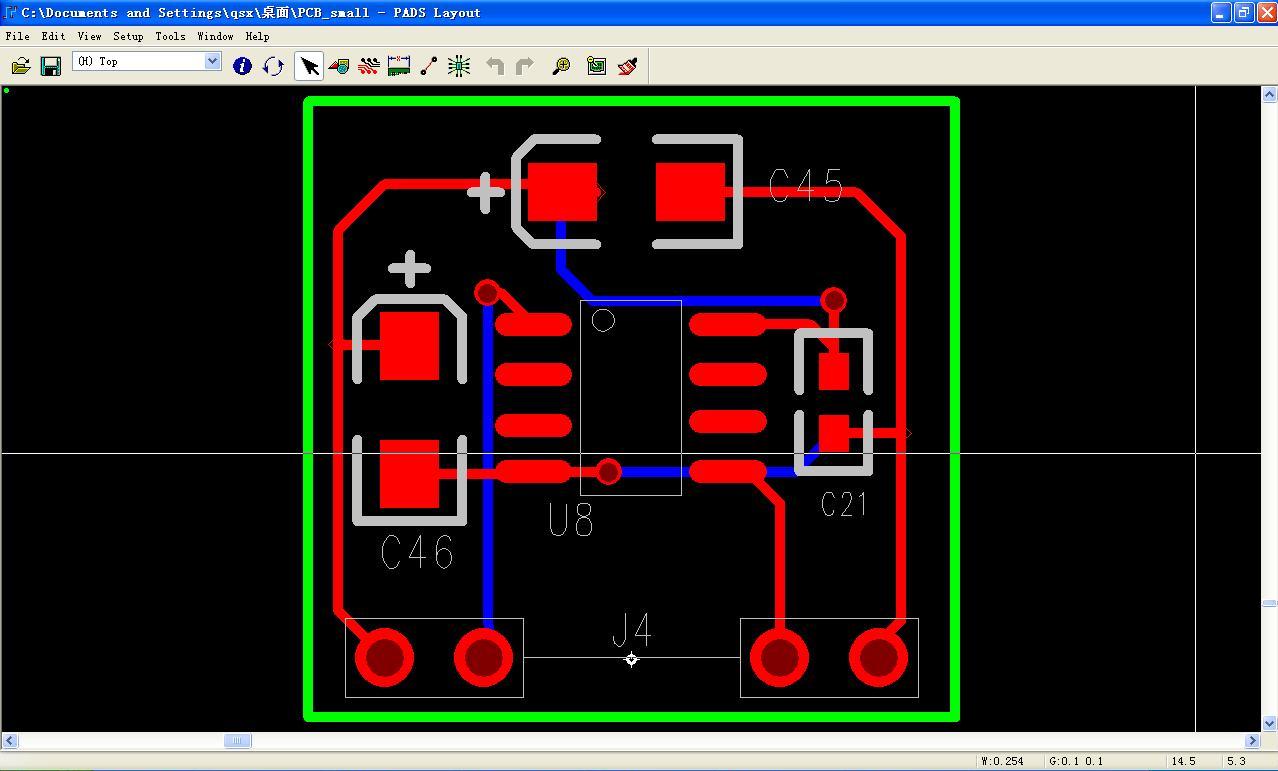

pcb圖

作者: gsywm 時間: 2010-4-6 21:04

作者: dalin188 時間: 2010-4-6 21:17
hao jiandan ya

作者: gsywm 時間: 2010-4-6 21:36

hao jiandan ya
dalin188 發表于 2010-4-6 21:17

這只是一個傳感器，
有個關鍵的控制板還沒動工，希望給點建議

作者: Leisure 時間: 2010-4-22 11:41
呵呵芯片的出現要規范哦

作者: 匿名 時間: 2010-4-26 09:13
不好！首先電容應該放在電源附近，c46應該底下橫放，c45應該旋轉180度，c21應該上面橫放，其次電源走線太細，不應有過孔，地線也一樣，傳感器單點接地的話應該接在j4的右面地腳線上。

作者: carthy 時間: 2010-5-25 23:52
很不合理，你的濾波電容位置不對，而且走線太細，浪費了兩個大電容哦。過孔還可以少打啊。

作者: gms02313 時間: 2010-6-2 13:15
好像單面板就可以搞定的

作者: weiiew_00 時間: 2010-6-2 21:22
很不合理，你的濾波電容位置不對，而且走線太細，浪費了兩個大電容哦。過孔還可以少打啊。沒那么大的電流也還OK吧？

作者: shilingwork 時間: 2010-7-9 10:59
兩個大電容可放一起，地線是不是太細了。

作者: bluesky_jian 時間: 2010-11-11 11:47
have a look !

作者: seazh2004 時間: 2010-11-11 17:29
慚不忍睹

作者: fengbao1121 時間: 2010-12-23 10:32
很慘！！

作者: fymbl 時間: 2010-12-25 09:57
路過。

作者: pcbkey 時間: 2015-2-4 16:40
支持一下
