標題: PDAS layout 2005 四層板內層不能分割 [打印本頁]

作者: gsywm 時間: 2010-4-21 17:13
標題: PDAS layout 2005 四層板內層不能分割
PDAS layout 2005 四層板分割時總是提示：

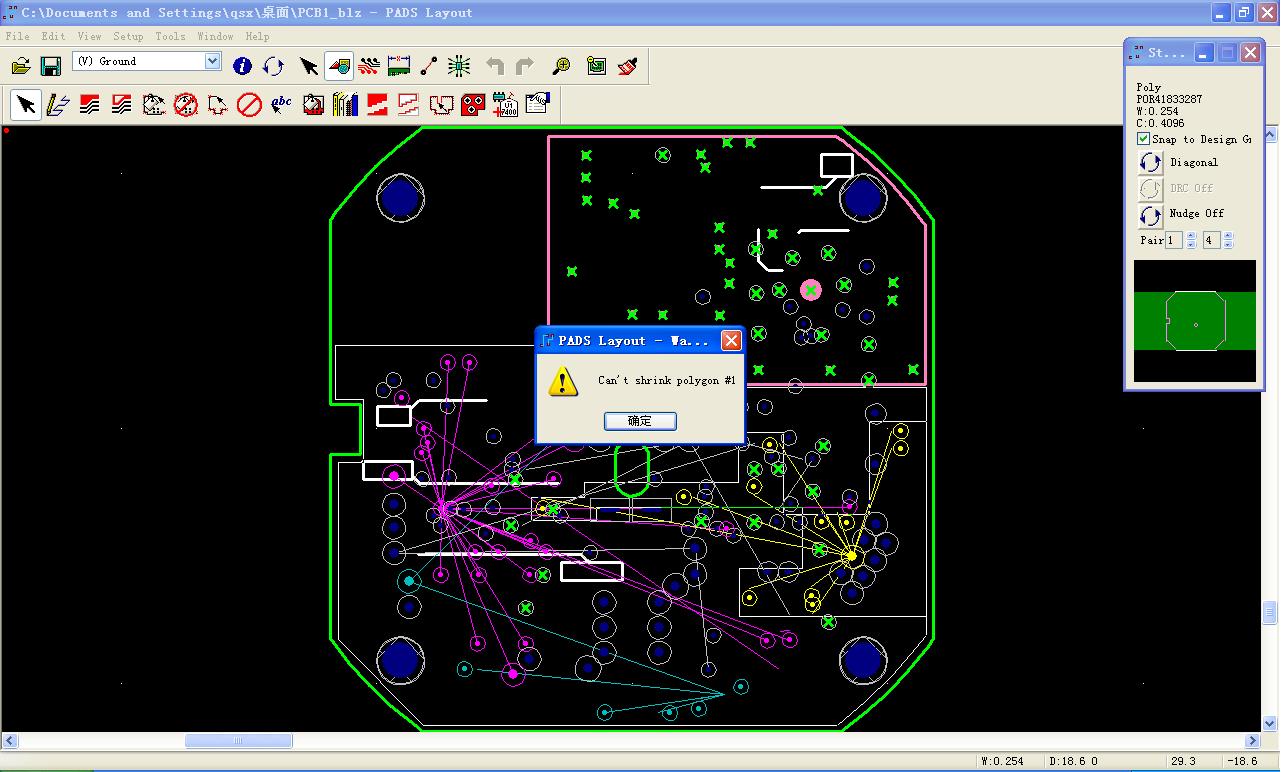

can't shrink polygon #1

或者會提示：

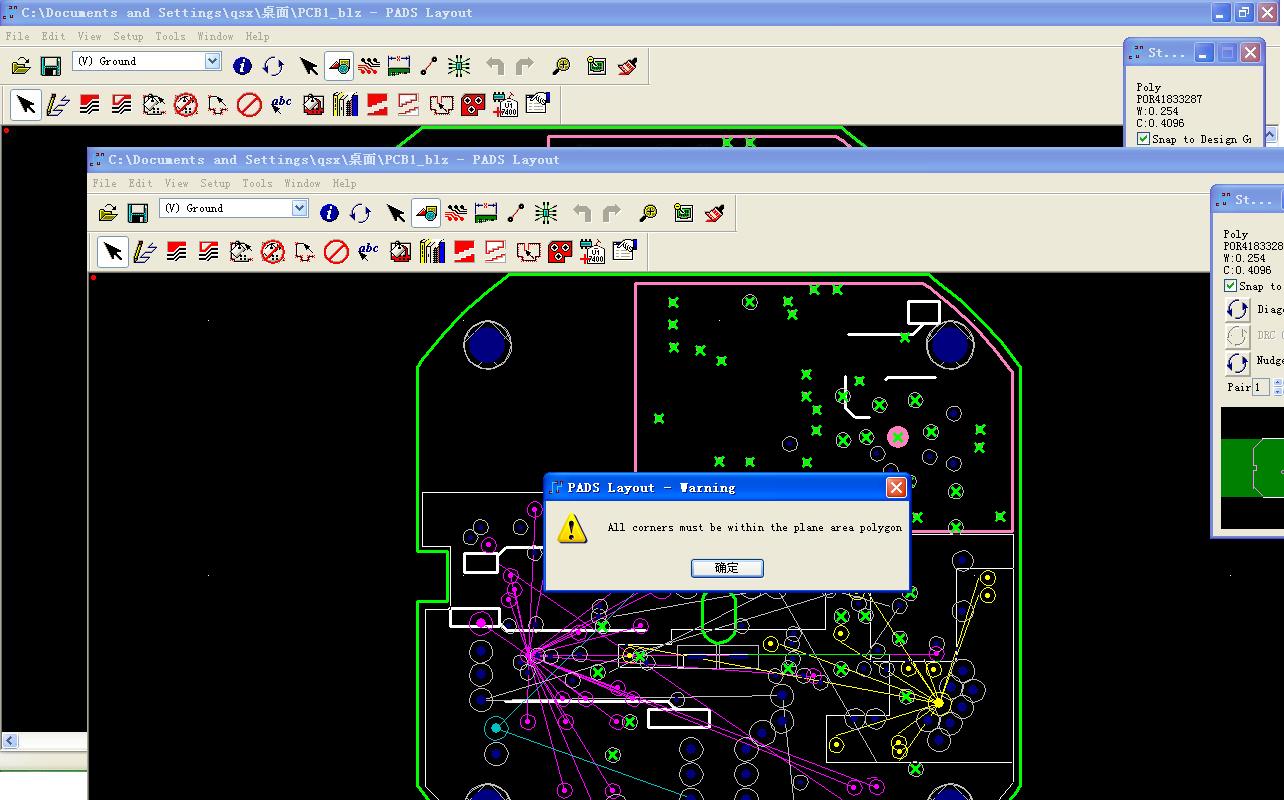

All corners must be within the plane area ploygon.

請問這是怎么回事啊？？？？？？？？

作者: riverpeak 時間: 2010-4-21 20:19
分割電源層要先在層設置里設定一下屬性，然后畫你想要的區域就可以了，不知道你是怎么做的。

作者: gsywm 時間: 2010-4-21 20:40

分割電源層要先在層設置里設定一下屬性，然后畫你想要的區域就可以了，不知道你是怎么做的。
riverpeak 發表于 2010-4-21 20:19

層里已經設置了相關連的電源

作者: fenghaili 時間: 2010-4-21 21:04
PDAS layout 2005 四層板分割時總是提示：

不明白你的意思。。具體點，你點了那些按鈕，做了什么操作，才出現這個狀況？

會不會是因為你的外框沒有在柵格上？

作者: gsywm 時間: 2010-4-21 21:09
回復4樓fenghaili：

在電源層先點了plane area 畫了一個大的外框，然后又點了auto plane separate 開始分割其他的電源，在分割畫框線時，彈出上述問題的

作者: fenghaili 時間: 2010-4-21 21:26

回復4樓fenghaili：

在電源層先點了plane area 畫了一個大的外框，然后又點了auto plane separate 開始分割其他的電源，在分割畫框線時，彈出上述問題的
gsywm 發表于 2010-4-21 21:09

因為我從來不用PLANE，所有也就不用PLANE AREA，我用COPER POUR，所以沒有遇到過你的問題。

我想到幾點，你試驗下。
1。如果你在Layer Definition中設置了PLANE，并且設置了該層為GND，那你就不需要再畫GND的外框了好像
2。外框只能是閉合圖形，不能是線段。
3。外框畫在柵格上

作者: gsywm 時間: 2010-4-22 13:11

因為我從來不用PLANE，所有也就不用PLANE AREA，我用COPER POUR，所以沒有遇到過你的問題。

我想到幾點，你試驗下。
1。如果你在Layer Definition中設置了PLANE，并且設置了該層為GND，那你就不需要再畫GND的 ...
fenghaili 發表于 2010-4-21 21:26

謝謝，在你的指點下分割框線已基本上沒問題了

作者: pcbkey 時間: 2015-2-4 18:00
支持一下
