標題: TL431制作的可調電源 [打印本頁]

作者: zealot 時間: 2010-6-19 19:02
標題: TL431制作的可調電源

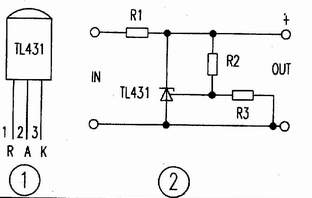

精密電壓基準IC TL431是T0—92封裝如圖1所示。其性能是輸出壓連續可調達36V，工作電流范圍寬達0.1--100mA，動態電阻典型值為0．22歐,輸出雜波低。圖2是TL431的典型應用，其中③、②腳兩端輸出電壓V=2．5(R2十R3)V／R3。如果改變R2的阻值大小，就可以改變輸出基準電壓大小。圖3是利用它作電壓基準和驅動外加場效應管K790作調整管構成的輸出電流大(約6A)、電路簡單、安全的穩壓電源。

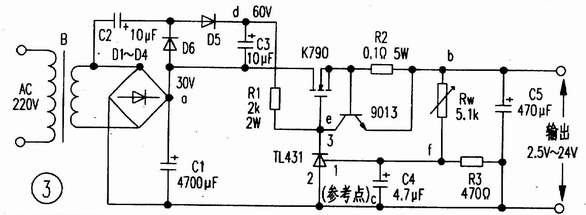

工作原理如圖3所示，220v電壓經變壓器B降壓、D1-D4整流、C1濾波。此外D5、D6、C2、C3組成倍壓電路(使得Vdc＝60V)，Rw、R3組成分壓電路，T1431、R1組成取樣放大電路，9013、R2組成限流保護電路，場效應管K790作調整管(可直接并聯使用)以及C5是輸出濾波器電路等。

穩壓過程是：當輸出電壓降低時，f點電位降低，經T1431內部放大使e點電壓增高，經K790調整后，b點電位升高；反之，當輸出電壓增高時，f點電位升高，e點電位降低，經K790調整后，b點電位降低。從而使輸出電壓穩定。當輸出電流大于6A時，三極管9013處于截止，使輸出電流被限制在6A以內，從而達到限流的目的。本電路除電阻R1選用2W、R2選用5W外，其它元件無特殊要求，其元件參數如圖3所示。

作者: 忘情天書 時間: 2010-6-28 15:36
講解下咯。
首先：D5、D6、C2、C3組成倍壓電路(使得Vdc＝60V)怎么實現的？

作者: qaz222 時間: 2010-7-15 22:57
學習了

作者: jbgk 時間: 2010-7-17 10:13
very good . thanks!

作者: jbgk 時間: 2010-7-17 10:13
very good . thanks!
very good . thanks!

作者: xubin_hh 時間: 2010-8-5 00:00
學習ing。。。

作者: 陳小東 時間: 2010-8-12 00:03
學習了

作者: qdqc 時間: 2010-8-23 18:46
瞬態特性不好

作者: QQ402979209 時間: 2010-9-22 09:04
我也想學習啊

作者: ctlh 時間: 2010-9-22 14:43
受教了！樓主辛苦！麻煩講解下2樓的問題！

作者: kxy2000 時間: 2010-9-22 22:15
好像見過耶

作者: jh_hang 時間: 2010-10-5 13:50
學習啦

作者: 陳小東 時間: 2010-11-3 01:25
好全面的資料

作者: q416044562 時間: 2010-11-13 14:32
引用了

作者: onecrazy 時間: 2011-1-7 18:38
好帖

作者: sjuns 時間: 2011-1-9 21:03
學習啦

作者: fjwanghuai 時間: 2011-2-18 15:16
學習，學習

作者: iwei1900 時間: 2011-2-20 17:20
路過，學習一下！

作者: spy007868 時間: 2013-12-1 09:09
復制下來！！！！！！！！！我自己好好學習！！！！！！！！！！！！！！


作者: zsh236 時間: 2014-3-19 08:44
學習了

作者: wccd 時間: 2014-3-19 10:54
串聯型直流穩壓電源的缺點就是限壓損耗較大，效率不是太高。
