標題: to-92封裝的三極管的BCE三極

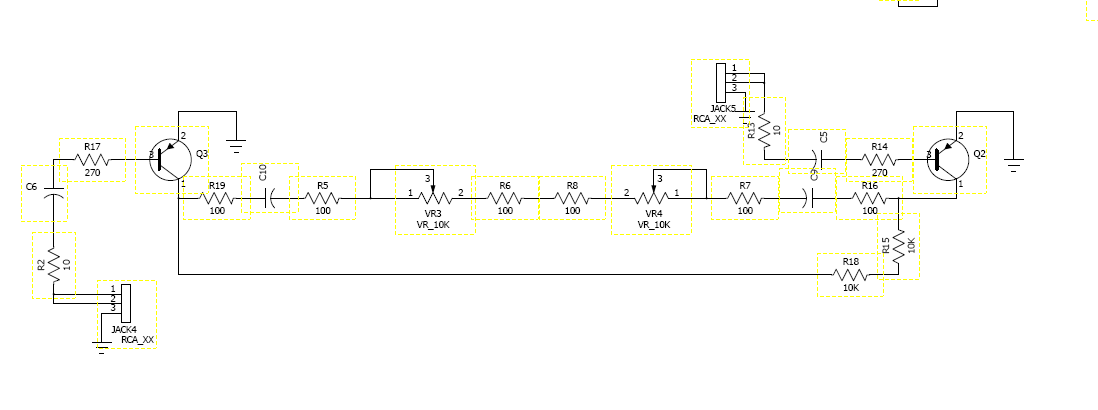

今天抄了一塊板子，根據三極管的datasheet, 確認了他的bce引腳。但畫出來的電腦卻匪夷所思。請看下圖

請問各位三極管的引腳bce到底怎樣排列的？

作者: riverpeak 時間: 2011-8-4 21:56
不同三極管的排列是不一樣的，有BCE 還有BEC的，這個沒有死規定

作者: clnbcl 時間: 2011-8-6 14:36
一般常用的是BCE,也有BEC的,得查規格書!

作者: tangyaopan 時間: 2011-8-7 14:54
這要查三極管的datesheet，然后該原理圖的管腳號

作者: I2C 時間: 2011-8-9 00:41
無論三極管的管腳如何排列，關鍵是把電路圖畫完整，分析它的工作原理，原理通了用什么樣的管腳排列都可以。很明顯樓主畫的電路沒有畫完整。

作者: gsywm 時間: 2011-8-9 21:31

無論三極管的管腳如何排列，關鍵是把電路圖畫完整，分析它的工作原理，原理通了用什么樣的管腳排列都可以。很明顯樓主畫的電路沒有畫完整。
I2C 發表于 2011-8-9 00:41

是的，抄的板子，量了半天電路，折騰壞了。

作者: hjl2832 時間: 2011-8-10 10:38
很多畫圖軟件自帶的庫的三極管的腳位都是不通用的，最簡單例子：你如果用Protel就會發現，哪怕是最常用的9013、9014之類的元件，它自帶的原理圖庫和PCB庫之間的腳位都不對的；相似的還有可調電阻的腳位也是不對的。如果你都用自帶的庫去畫，肯定出錯。所以實際使用中都得要根據實際元件的數據手冊修改腳位順序。
