標題: 晶體振蕩器及其類型 [打印本頁]

作者: 我愛電子 時間: 2011-8-18 08:55
標題: 晶體振蕩器及其類型

石英晶體因能產生標準而穩定之頻率，故而被廣泛應用于現代電子產品上，簡單如手表、時鐘、音響、電視、錄放影機等；復雜如電腦、汽車電話、衛星通訊導航、個人通訊(PHS)、自動控制設備等，幾乎可說現代電子產品無一不需石英晶體。

石英晶體振蕩器有兩個端子，屬線性元件，無源被動元件。石英諧振器本身沒有引起振蕩的能力，必須借助外力才能使其振蕩，它工作在線性范圍內。石英振蕩器的Q值非常高，低的有幾萬，高的有幾百萬。石英晶體的頻率穩定性非常好，在劇烈變化的環境下仍能穩定工作。

石英晶體諧振器的晶體，一般都用人造晶體，因?yàn)樘烊坏木w含有雜質和缺陷。石英晶體的封閉方法有四種，一是金屬外殼，用金屬底座和蓋子，晶體放入后冷壓而成，內部充以惰性氣體或抽成真空。二是電阻熔接型，這種方法主要用小型外殼，在便攜電話機和無線機中。三是焊接封閉型，這種方法制作比較容易，可獲得寬頻率、穩定性好的諧振器。四是直接壓入，在手表中用的較多。

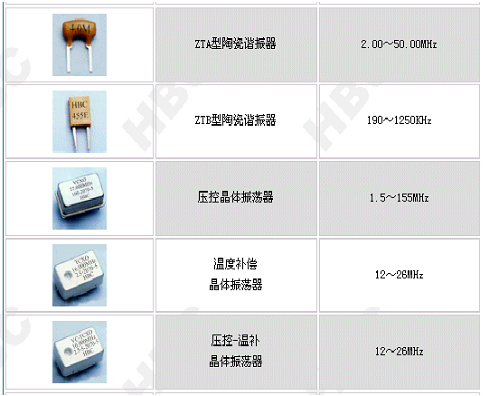

石英晶體振蕩器的種類

（1）二次封裝鐘振

CLOCK OSCILLATORS (XO)

適用于SONET,SDH,ATM DIL-packaged clock oscillators HCMOS

復用器、交換設備

（2）高頻鐘振

CLOCK OSCILLATORS

適用于SONET,SDH,ATM DIL-packaged ECL 10 kH clock oscillators

復用器、交換設備

（3）小型恒溫晶振

Miniature OCXO with SC-Cut resonator

適用于基站系統、衛星通訊、測試儀器、GPS、頻率合成器

（4）ACMOS 高頻壓控晶振

ACMOS high frequency VCXO

適于通訊產品：PCS及Cellular基站，鎖相環，無線本地環路

（5）ACMOS 高頻壓控晶振

ACMOS high frequency VCXO

適于通訊產品：PCS及Cellular基站，鎖相環，無線本地環路

作者: fdjlz78 時間: 2011-8-19 13:02
號！

作者: steed5168 時間: 2011-8-21 14:14
謝謝分享!!!

作者: t2270 時間: 2011-9-30 09:16
正想了解，謝謝

作者: 波波 時間: 2011-10-21 09:55
謝謝分享!

作者: gxy198715a 時間: 2011-10-27 16:45
謝謝

作者: spy007868 時間: 2013-9-23 08:10
復制下來！！！！！！！！！！！我自己好好學習！！！！！！！！！！！！！
