標題: 分布電感簡介 [打印本頁]

作者: 我愛電子 時間: 2011-8-22 14:20
標題: 分布電感簡介
在電路中，由于導線布線和元器件的分布而存在的電感叫分布電感。

例如，電解電容是兩層薄膜卷起來的，這種卷起來的結構在高頻時都具有一定的電感，它對電路的影響等效于給電路串聯上一個電感器，這個電感值就是分布電感。根據電感器的頻率特性，可以知道由于分布電感的數值一般不大，在低頻可以不考慮分布電感的影響，但對于高頻交流電路，分布電感的影響就不能忽略了。

1. 線繞精密電阻和電位器的分布參數（分布電容和分布電感）

由于線繞精密電阻和電位器存在分布參數，所以線繞精密電阻和電位器的匝數較多時，往往采用無感繞制法繞制，即正向繞制的匝數和反向繞制的匝數相同，以盡量減小分布電感。

2. 傳輸電纜的分布參數

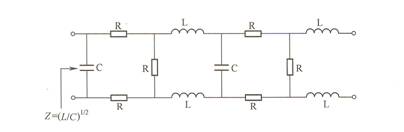

可以把一條傳輸電纜看成是由分布電容、分布電感和電阻聯合組成的等效電路，如圖1所示。

圖1 傳輸電纜等效電路圖

3. 印制板引線的分布參數

對高頻電路印制板上的引線來說，它的分布電感不容忽視。去除這些分布電感影響，可以加寬電源線和地線以減少電源線和地線的阻抗。

4. 接插件的分布參數

線路板上的接插件，有520nH的分布電感。雙列直插的(24)引腳集成電路插座，有4"18nH的分布電感。

5. 電容器的分布參數

實際中的電容器與“理想”電容器不同，“實際”電容器由于其封裝、材料等方面的影響，使其只具備電感、電阻的一個附加特性。

單片陶瓷電容器具有很低的等效串聯電感，即具備很寬的退耦頻段，所以比較適合用作高頻電路的退耦電容。

綜上所述，這些小的分布參數對于在較低頻率的電路中是可以忽略不計的；而在高頻電路中則必須予以注意。

作者: spy007868 時間: 2013-9-27 07:57
復制下來！！！！！！我自己好好學習！！！！！！！！！！！！
