標題: 常用無源晶振封裝尺寸及實物圖 [打印本頁]
作者: 我愛電子    時間: 2011-8-23 14:52
標題: 常用無源晶振封裝尺寸及實物圖
A、直插封裝（Through-Hole）

1、 HC-51/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7






2、HC-33/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7






3、HC-49/U 1 - 150 MHz 11.2 x 4.7 x 13.6






4、HC-49/U-S 3.2 - 70 MHz 11.2 x 4.7 x 3.6

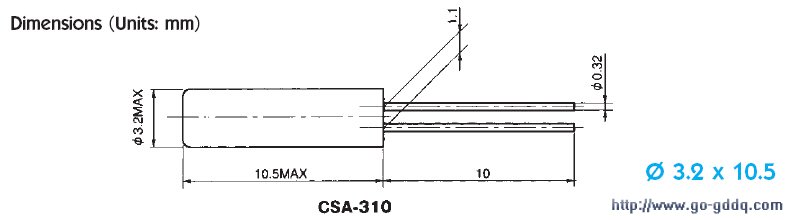

5、CSA-310 3.5 - 4 MHz ? 3.2 x 10.5






6、CSA-309 4 - 70 MHz ? 3.2 x 9.0






7、UM-1 1 - 200 MHz 7.0 x 2.2 x 8.0






8、UM-5 10 - 200 MHz 7.0 x 2.2 x 6.0






B、貼片封裝（SMD）1、HC-49/MJ 1 - 150 MHz 13.8/17.1 x 11.5 x 5.4

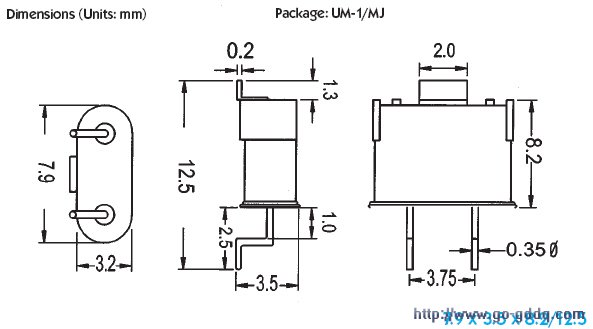

2、UM-1/MJ 1 - 200 MHz 7.9 x 3.5 x 8.2/12.5

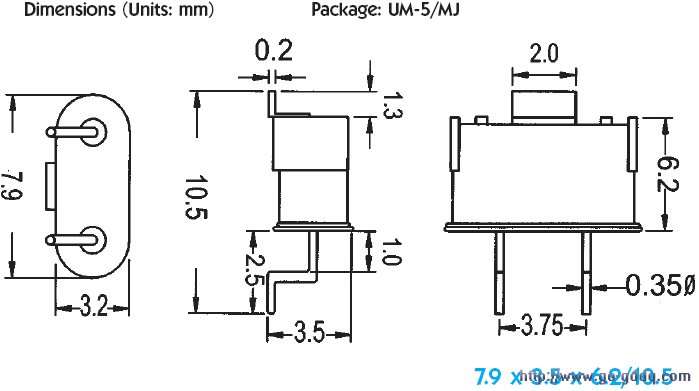

3、UM-5/MJ 10 - 200 MHz 7.9 x 3.5 x 6.2/10.5






4、SM-49 3.2 - 66 MHz 12.9 x 4.7 x 4.0






5、SM-49-4 3.5 - 66 MHz 13.0 x 4.7 x 5.0



作者: spy007868    時間: 2013-9-24 09:05
復制下來！！！！！！！我自己好好學習！！！！！！！！！！！！！
