標題: pads layout verify design時出錯 [打印本頁]
作者: gsywm    時間: 2011-9-9 14:15
標題: pads layout verify design時出錯
我的系統是win7的, pads9.2,板子是簡單的雙面板
請問:

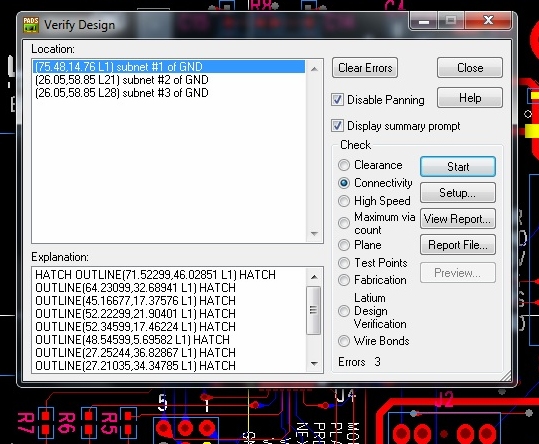

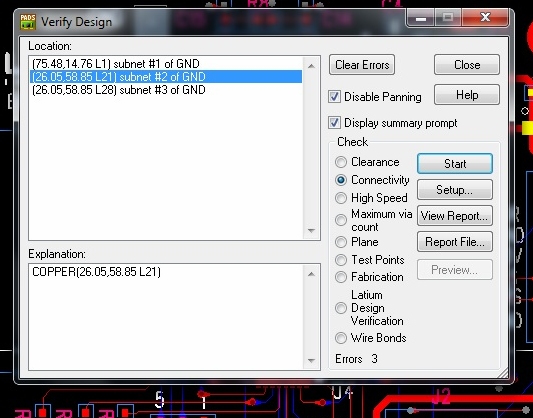

pads layout 檢查connectivity時總是提示
(75.48,14.76 L1)subnet #1 of GND
(26.05,58.85 L21)subnet #2 of GND
(26.05,58.85 L28)subnet #2 of GND

這三處錯誤,我仔細觀察過覆銅都是連通的.
請看下面圖片

作者: riverpeak    時間: 2011-9-9 14:16

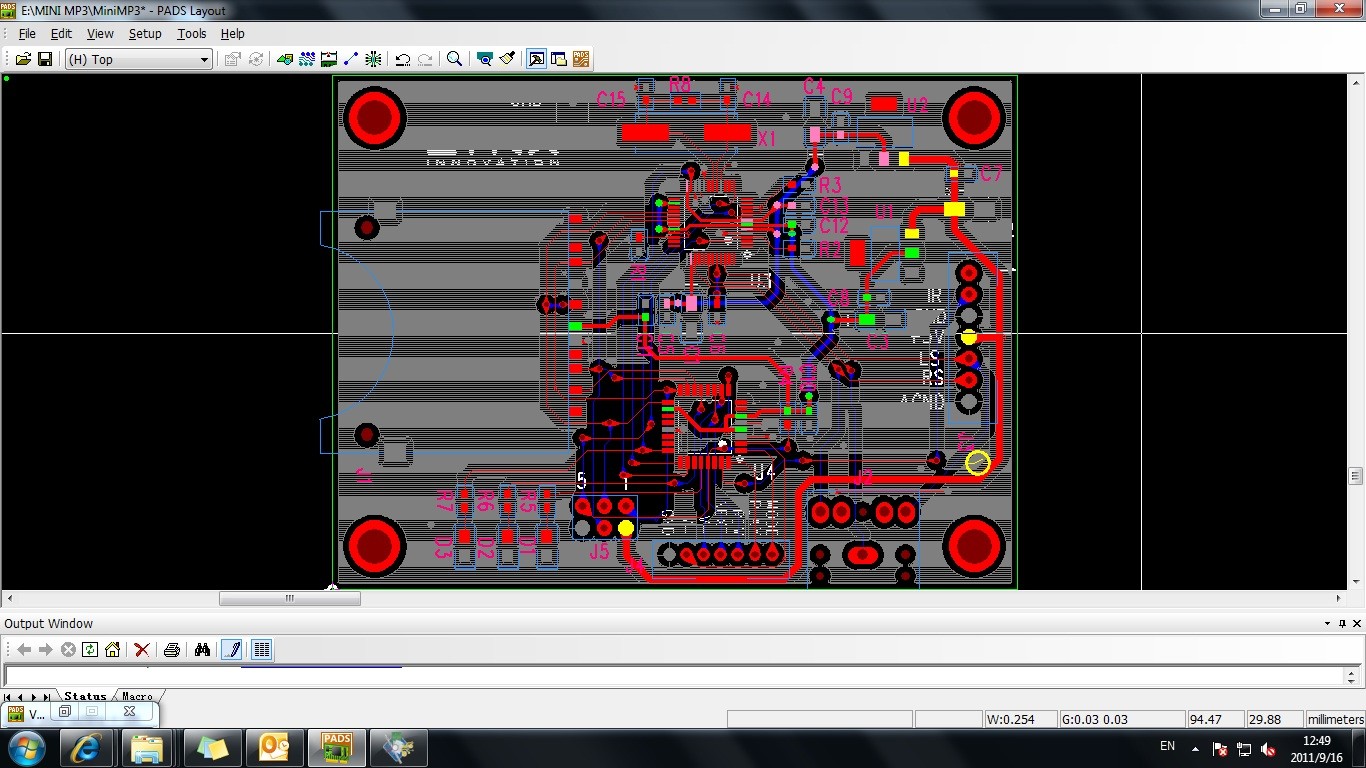

你 flood pour 完了之后再試一下
作者: gsywm    時間: 2011-9-9 16:23
你 flood pour 完了之后再試一下
riverpeak 發表于 2011-9-9 14:16

是flood后的 錯誤
作者: gsywm    時間: 2011-9-13 22:07
有人知道嗎
作者: fenghaili    時間: 2011-9-14 10:47
括弧里面是坐標吧？去看看那個坐標。什么狀況？截個圖？
作者: boos10086    時間: 2011-9-14 15:23
作者: gsywm    時間: 2011-9-14 20:22
括弧里面是坐標吧？去看看那個坐標。什么狀況？截個圖？
fenghaili 發表于 2011-9-14 10:47

是的,就是兩個地的過孔
作者: fenghaili    時間: 2011-9-15 17:14
截圖我看看？
作者: yaoyunxin    時間: 2011-9-16 13:02
孔的那個stich屬性
作者: gsywm    時間: 2011-9-16 13:04
截圖我看看？
fenghaili 發表于 2011-9-15 17:14

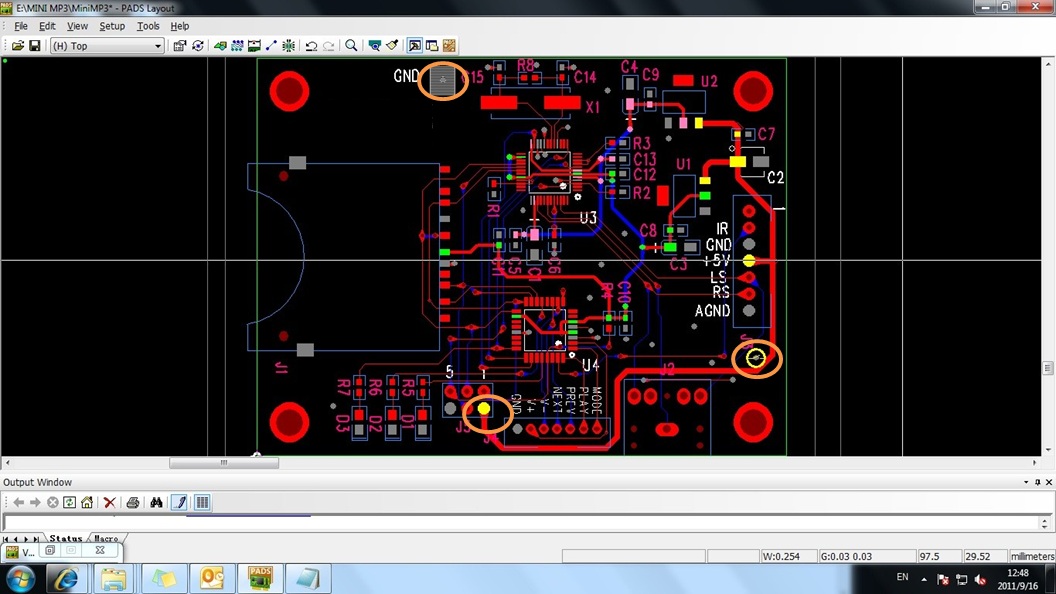

圖片中橙色的圈是錯誤提示

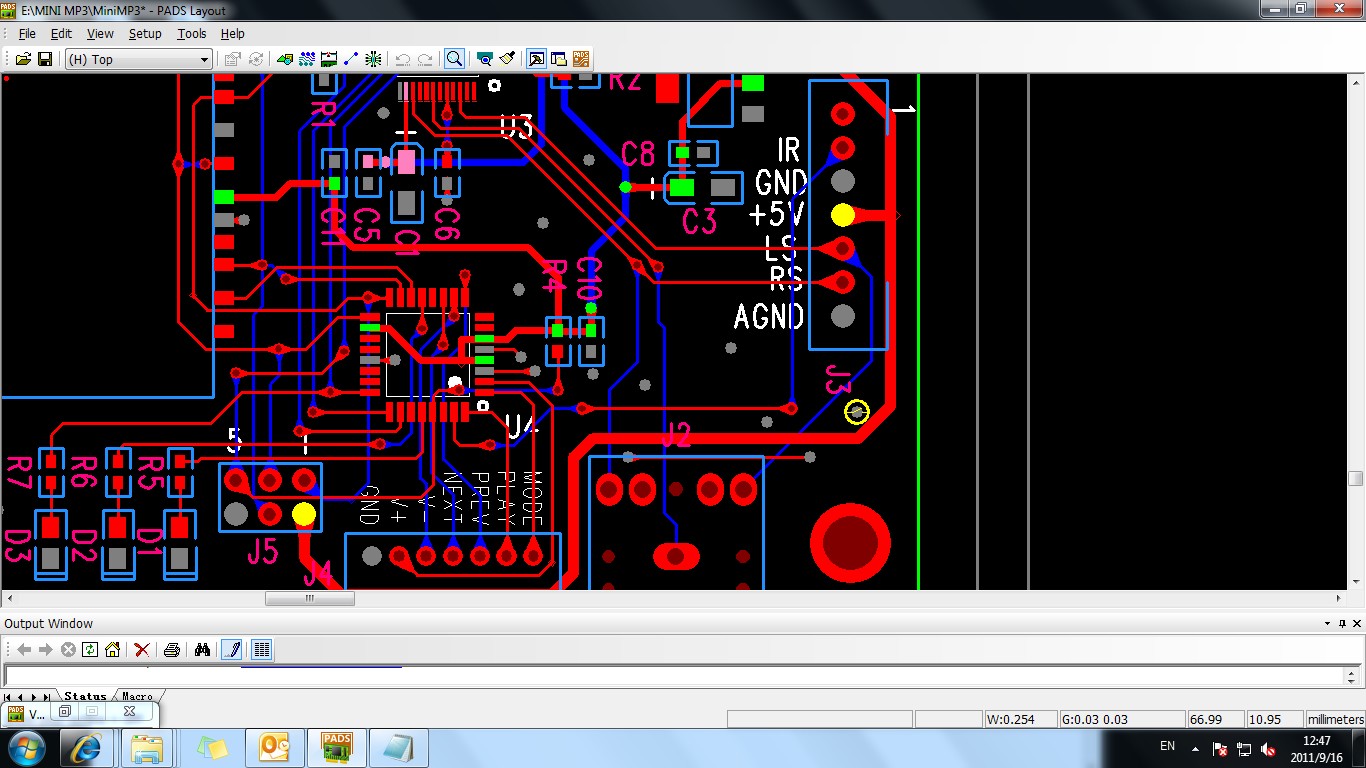

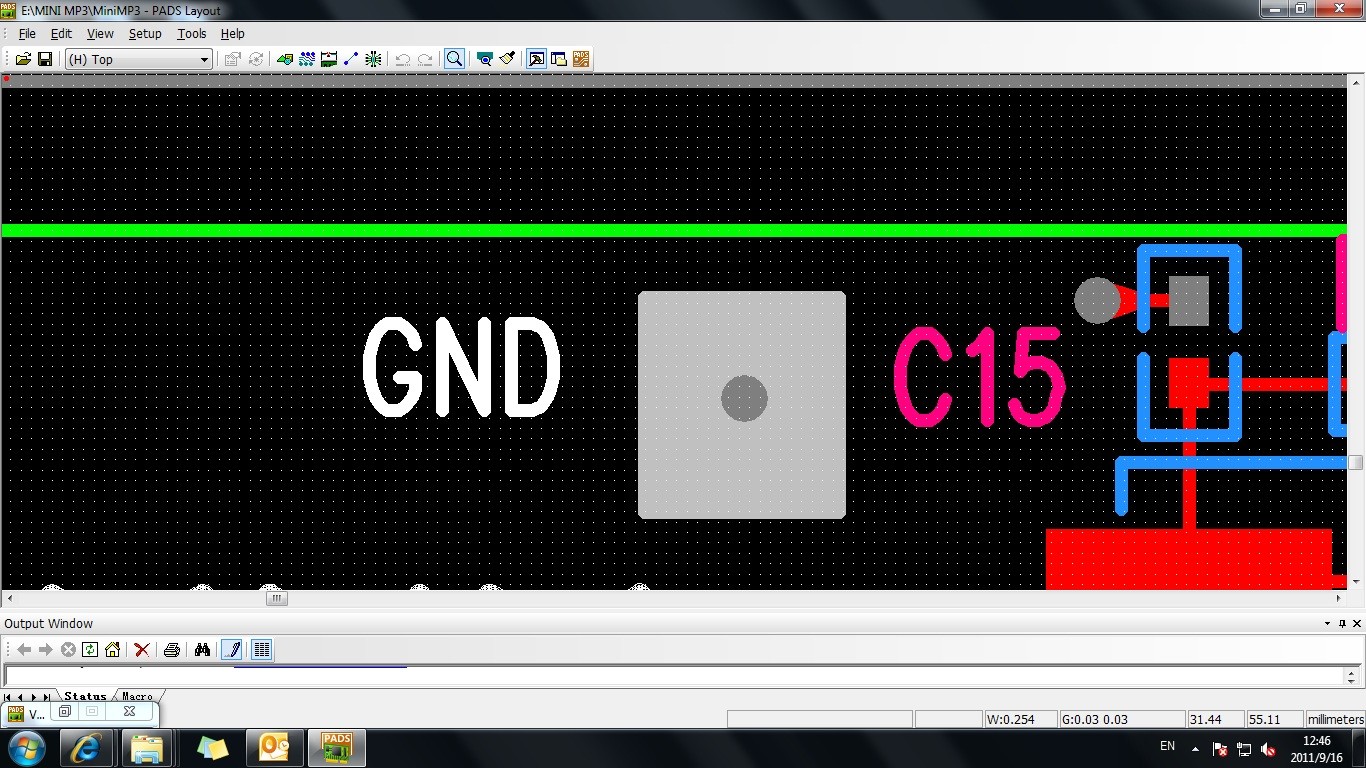

以下是特寫


作者: gsywm    時間: 2011-9-16 13:05
孔的那個stich屬性
yaoyunxin 發表于 2011-9-16 13:02

孔的那個stich屬性???是什么意思
作者: yaoyunxin    時間: 2011-9-16 13:45
寫錯了，stitching ，全部勾上，還是全部不勾上，你試一下，我忘了
作者: linxiaobai123    時間: 2011-9-24 21:34
BUG
作者: linxiaobai123    時間: 2011-9-24 21:40
能提供下中國pcb論壇網注冊的邀請碼 嗎 謝謝 791990515@qq.com
作者: bubifengyun    時間: 2012-4-27 20:07
是flood后的 錯誤
gsywm 發表于 2011-9-9 16:23


我也是這樣的問題，不過flood之后，解決了一部分，還是有問題的。剩下的一直沒有解決。
作者: bubifengyun    時間: 2012-5-2 13:15
后來發現，找公司給畫線，都做出成板子了，實驗通過。但是那個.pcb文件不能通過verify design的connectivity驗證。不通過驗證，不能說明你的板子就不能用。
作者: panminghui    時間: 2013-4-30 09:38
受教育了！！！！！！！！！！！！！！！！！！！！！！


作者: pcbkey    時間: 2015-2-4 12:11
支持一下
