標題: 服務器電源、PC電源 LLC+PFC電源、同步整流
電源、PC電源 LLC+PFC電源、同步整流
HR1213
支持交流（AC）和直流（DC）輸入，具備可配置偏置選項
需要更多電源相關資料，請聯系我們！
廣州分公司：廣東省廣州市海珠區琶洲大道東1號保利國際廣場南塔1507
深圳公司：深圳市南山區學苑大道田寮大廈西座816-817
技術業務聯系人：周先生 ：18665696594 （微信同號）（驗證時請注明：電子器件咨詢） QQ ：1784739886 聯系可免費獲取相關產品規格書、產品技術方案資料等
深圳市荃盈合眾電子有限公司是一家專業代理銷售功率半導體器件的公司，公司的技術及業務團隊都是來自于電子產品的相關行業，有著多年的工作經驗。目前代理的產品線包括AOS、MPS、立泰、信安、恒泰柯、鎵未來、Mospec等業界知名電源器件品牌，產品包括MOSFET、IGBT、可控硅、整流橋、快恢復二極管、肖特基二極管、電源管理IC、電機驅動IC等產品。 產品廣泛應用于電動車控制器、通信電源、變頻器、UPS、逆變電焊機、充電樁、照明、舞臺燈光音響、AC/DC、DC/DC、電機驅動等領域。
描述

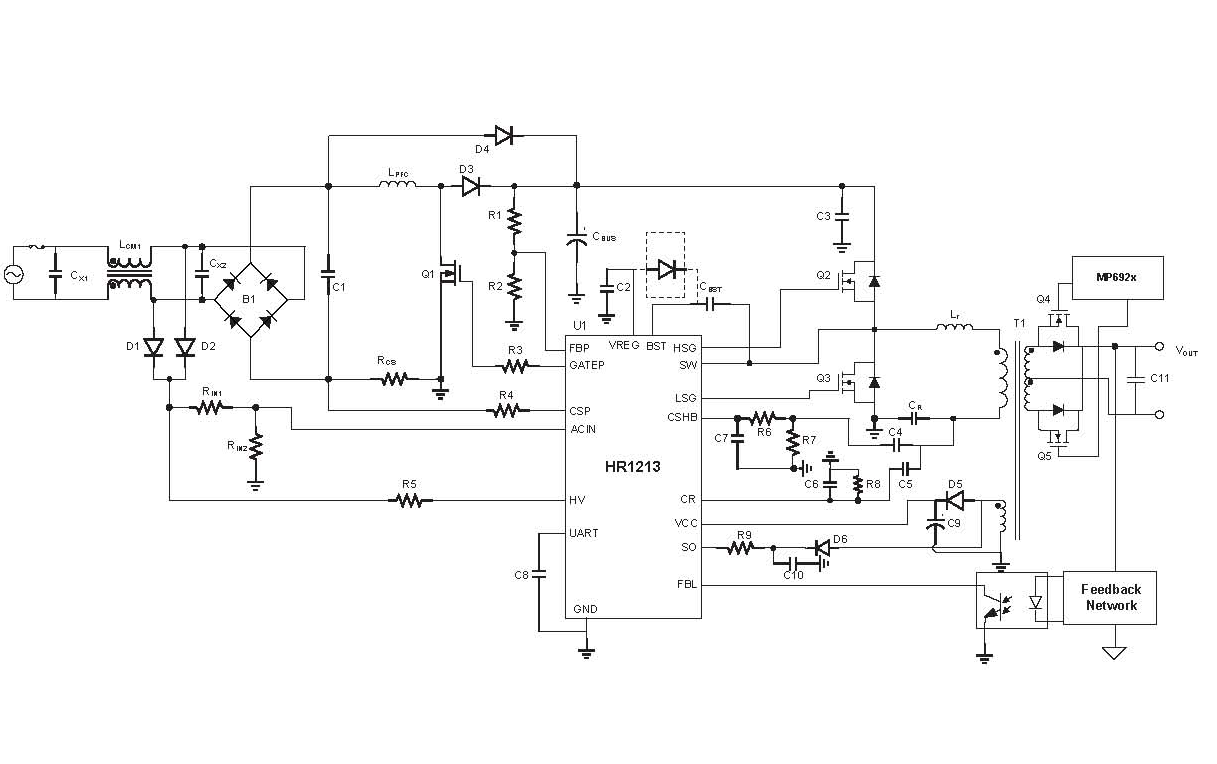

HR1213 是一款多模式 PFC（功率因數校正）與電流模式 LLC 組合控制器，可通過 UART 接口進行配置。節能技術幫助該器件在整個工作范圍內優化效率。
PFC 控制器采用了一種專利的數字平均電流控制方案，實現混合連續導通模式（CCM）與斷續導通模式（DCM）操作：
在重載條件下，CCM 模式可降低 MOSFET 的峰值電流，使控制器適用于更寬的負載范圍；
在輕載條件下，DCM 模式可降低開關頻率，從而提升效率；
突發模式（Burst Mode）支持可配置的數字軟開關技術，以提高輕載效率并降低可聽噪聲。
LLC 級采用電流模式控制，以實現良好的穩定性和快速響應。根據不同的負載條件，LLC 階段實現了三種工作模式：
穩態模式
跳周期模式（Skip Mode）
突發模式（Burst Mode）
這使得不同負載條件下的效率可以獨立優化。在輕載時，采用數字頻率控制的突發模式，以減少開關損耗和可聽噪聲。
此外，系統還集成了自適應死區時間調整（ADTA）和電容模式保護（CMP），以確保在不進入電容模式的前提下實現零電壓開關（ZVS）。 HR1213 內部集成高壓啟動電流源，無需傳統的啟動電阻或外部啟動電路。外部直流電源也可以用于為 VCC 供電。 保護功能包括：
過熱保護（TSD）
PFC 開環保護（OLP）
過壓保護（OVP）
過流限制（OCL）
LLC 過流保護（OCP）
SO 引腳保護
過功率保護（OPP）
封裝選項：
HR1213 提供 SOIC-20 和 TSSOP-20 兩種封裝形式。
特性（FEATURES）
• 系統通用特性：
UART 接口配置：支持通過 UART 接口進行參數配置；
用戶友好型圖形界面（GUI）：便于調試與配置；
封裝形式：提供 SOIC-20 和 TSSOP-20 兩種封裝。
• PFC 控制器特性：
CCM/DCM 多模式 PFC 控制：在各種負載條件下均具有高效率；
工作頻率最高可達 250kHz；
可配置頻率抖動（Frequency Jittering）：用于降低 EMI；
可配置軟啟動和突發模式開啟（Burst On）；
可配置交流輸入欠壓（Brown-In/Out）閾值；
逐周期電流限制（Cycle-by-Cycle Current Limiting）；
保護功能：包括 開環保護（OLP） 和 過壓保護（OVP）。
• LLC 控制器特性：
600V 高側（HS）柵極驅動器，集成自舉二極管，具有高 dV/dt 抗擾能力；
電流模式控制；
穩態下工作頻率最高可達 500kHz；
自適應死區時間調整（ADTA），并設有最小與最大限制；
輕載時支持突發（Burst）/跳周期（Skip）模式切換；
可配置突發頻率，降低可聽噪聲；
可配置軟啟動；
可配置直流輸入欠壓（Brown-In/Out）閾值；
電容模式保護（CMP）；
過流保護（OCP）與過功率保護（OPP），支持自動重啟或鎖存關斷模式；
SO 引腳可配置保護功能。
