標題: 天源TP8006 40V 高調光比 LED 驅動器 方案應用等技術 [打印本頁]
作者: 梓晶微黃先生    時間: 6 天前
標題: 天源TP8006 40V 高調光比 LED 驅動器 方案應用等技術

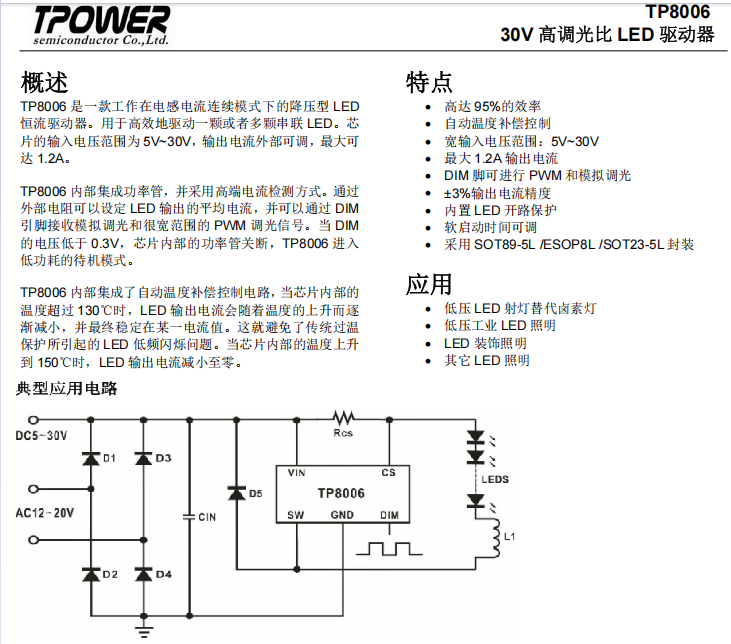

概述
TP8006 是一款工作在電感電流連續模式下的降壓型LED恒流驅動器。用于高效地驅動一顆或者多顆串聯LED。芯片的輸入電壓范圍為 5V~40V，輸出電流外部可調，最大可達 1.2A。
TP8006內部集成功率管，并采用高端電流檢測方式。通過外部電阻可以設定 LED 輸出的平均電流，并可以通過 DIM引腳接收模擬調光和很寬范圍的 PWM"  調光信號。當 DIM的電壓低于 0.3V，芯片內部的功率管關斷，TP8006進入低功耗的待機模式。
TP8006內部集成了自動溫度補償控制電路，當芯片內部的溫度超過 130℃時，LED 輸出電流會隨著溫度的上升而逐漸減小，并最終穩定在某一電流值。這就避免了傳統過溫保護所引起的 LED 低頻閃爍問題。當芯片內部的溫度上升到 150℃時，LED輸出電流減小車零。
特點
高達 95%的效率
自動溫度補償控制寬輸入電壓范圍:5V~40V最大 1.2A 輸出電流DIM 腳可進行 PWM 和模擬調光±3%輸出電流精度內置 LED 開路保護軟啟動時間可調
采用 SOT89-5L/ESOP8L/SOT23-5L 封裝
應用
低壓 LED 射燈替代鹵素燈
低壓工業 LED 照明:
LED 裝飾照明
其它 LED 照明
