標題: 求助：關于mos管發熱問題 [打印本頁]
作者: gsywm    時間: 2012-6-19 17:49
標題: 求助：關于mos管發熱問題
各位：

最近按照要求畫了塊板子，但調試時發現mos管燙的厲害，根本無法常時間工作。而且波形幅度值只有8V左右，請問如何解決發熱問題，并提高波形幅度。

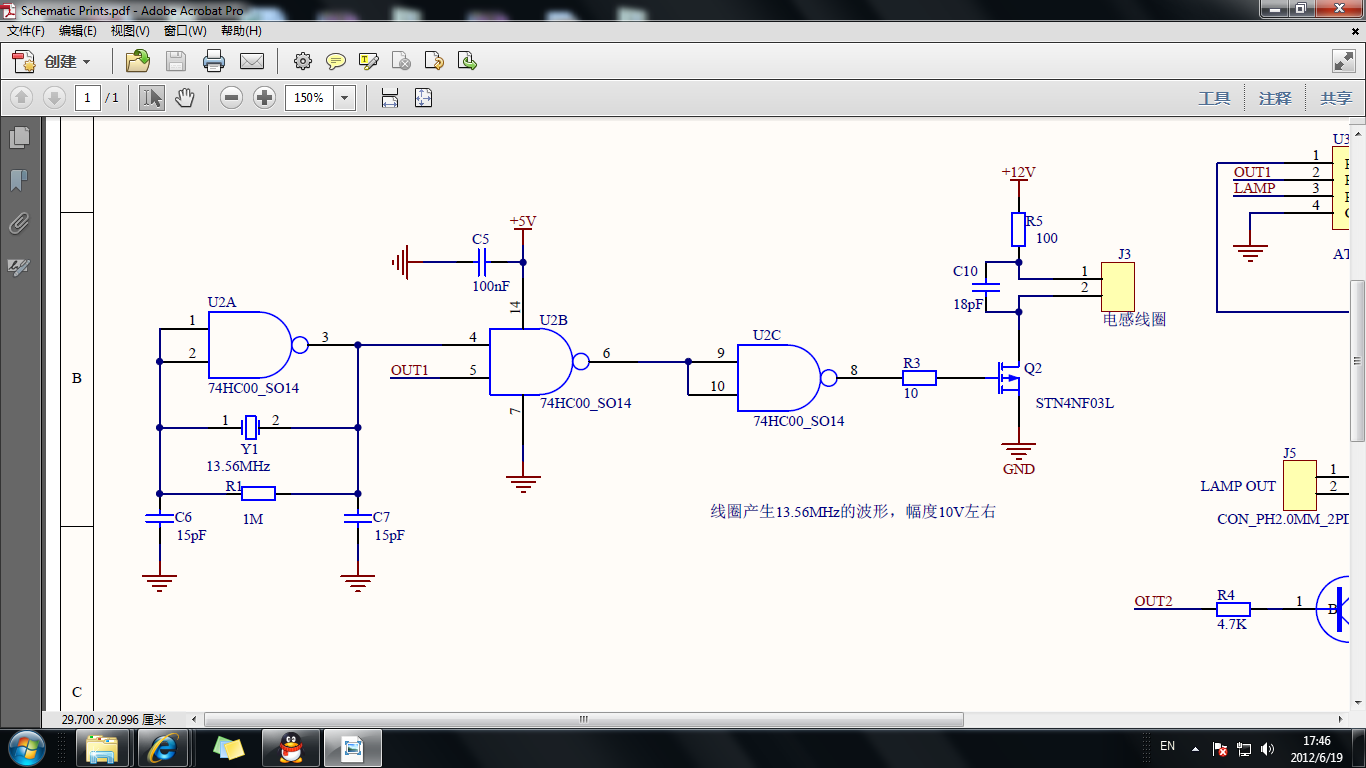

原理圖如下
作者: McuPlayer    時間: 2012-6-19 20:23
你這頻率忒高了點吧？

看看你MOS管的交流特性再說吧。
作者: yz64    時間: 2012-6-21 20:09
你這電路不適合真正做產品吧？考慮對管輸出和電感電容串聯電路吧。
你是讀卡電路，我的建議來自125K電路。
作者: pqrnd    時間: 2012-6-24 11:01
MOS管一班不能達到10M以上的速度吧
作者: meishansu    時間: 2012-6-27 09:37
1.MOS管開關速度很高，如果不是超高速M(fèi)OS管不行；
2.MOS管的柵極（G極）驅動電流大，需要NPN和PNP組成所謂的圖騰柱驅動方式；
3.電感并的電容是否太小，這個跟開關頻率和電感大小有關；
作者: szkei    時間: 2012-6-28 20:04
你這樣驅動mos管只起到一般開關(頻率低)的作用。如果頻率在K級以上，你必須加開關量極快的驅動。你這個圖主要現在就是關不斷mos管.
作者: chenyingzuo    時間: 2012-6-30 11:06
因?yàn)楣β?/font>MOSFET管柵源間的阻抗很高，工作于開關狀態下的漏源間電壓的突變會通過極間電容耦合到柵極而產生相當幅度的VGS脈沖電壓，正方向的VGS脈沖電壓雖然達不到損壞器件的程度，但會導致器件的誤導通。為此要適當?shù)亟档蜄艠O驅動電路的阻抗，在柵源之間并接阻尼電阻。還給感性負載提供續流通道。
作者: zzytyy1023    時間: 2012-7-4 15:40
你管子是p型的吧(DS反了吧)，注意開關速度，驅動加加速電容或者用鉗位二極管試試。
作者: lipeter801    時間: 2012-7-5 09:25
柵源之間增加10k電阻
作者: pcbkey    時間: 2015-2-7 12:04
支持一下
作者: yangwenguan    時間: 2015-2-16 17:26
驅動頻率太高了.
作者: lucent    時間: 2015-5-26 16:30
呵呵。
