標題: Expedition PCB一個奇怪的問題，無法選中對象 [打印本頁]

作者: yth0 時間: 2012-8-17 08:34
標題: Expedition PCB一個奇怪的問題，無法選中對象
附件中的文件是以前做的，忘了是EE7.7還是EE7.9，現在用EE7.9.3打開，左下角那個mark點無法選中，也無法刪除，后來又在原理圖中把器件都刪除了，只留了一個器件，更新到PCB后，里面的mark點、鋪銅、走線等都無法選中，也無法刪除，但是卻能高亮。
誰能有好辦法解決這個問題，不知道是不是bug？謝謝！

LEPS-1822_REV11.rar (1.72 MB)
解決辦法：

作者: yth0 時間: 2012-8-17 08:36
怎么下載還扣積分啊，如何去掉下載扣積分。

作者: riverpeak 時間: 2012-8-17 10:28
我打不開你的原理圖和PCB，我用的EE7.9.1

作者: yth0 時間: 2012-8-17 12:32
汗，我是用的EE7.9.3修改的，過后就只能用EE7.9.3或者更高的版本打開了。Mentor這點做的很不好。

作者: riverpeak 時間: 2012-8-17 21:11
那我就遺憾了，MENTOR這點我也很無語，我們公司全球都用7.9.1，我也沒法去升級

作者: yth0 時間: 2012-8-18 08:33
哦，我這次導出DesignData，版主看看能不能導入到7.9.1中。
在Expedition PCB中新建一個PCB，項目選擇LEPS-1822_REV11.prj，打開新建的PCB后，導入LEPS-1822_REV11\bck_PCB\Output\ExportDesignData目錄中DesignData看看行不行。

LEPS-1822_REV11.rar

2.82 MB, 下載積分: 積分 -1

作者: yth0 時間: 2012-8-18 08:34
還有版主，我這個問題你有沒有什么好方法？你的郵票孔都是怎么做的？
http://m.4huy16.com/thread-95731-1-1.html

作者: rickleaf 時間: 2012-8-18 23:07
你說的是不是那個坐標原點啊，nc drill就是方十字，board就是圓十字，你輸入以下相對坐標就能移動。

作者: yth0 時間: 2012-8-20 12:57

rickleaf 發表于 2012-8-18 23:07
你說的是不是那個坐標原點啊，nc drill就是方十字，board就是圓十字，你輸入以下相對坐標就能移動。

不是原點，是mark點，還有鋪銅、走線等都無法選中。

作者: rickleaf 時間: 2012-8-21 10:40
mark不是nc drill那個嗎

作者: yth0 時間: 2012-8-21 14:14
EE里叫Fiducial

作者: daizhi1970 時間: 2012-8-23 22:10

O(∩_∩)O謝謝

作者: Phonse 時間: 2012-9-6 10:51
看看哈。。

作者: soul_winds 時間: 2012-9-7 13:04
同問！！！！！！

作者: soul_winds 時間: 2012-9-7 13:10
樓主老兄，你的問題怎么解決的呀？

作者: yth0 時間: 2012-9-8 13:11
目前還沒辦法解決.

作者: fenghaili 時間: 2012-9-8 20:02

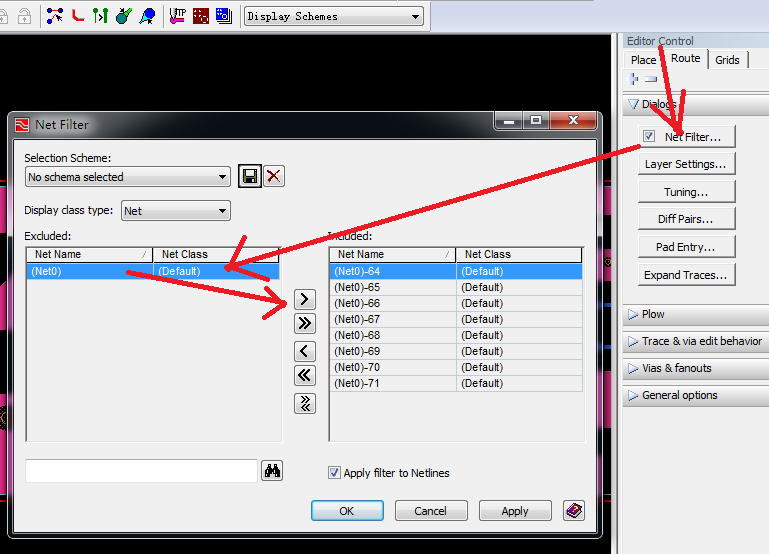

如圖：

作者: hqpcb12 時間: 2012-9-9 22:48
秋風起，天干燥，早晚涼，多喝水，多來華強多打板。華強PCB，祝你快樂美一天。
聯系人：18664335808 QQ：2441401772.

作者: yth0 時間: 2012-9-10 11:21

fenghaili 發表于 2012-9-8 20:02
如圖：

非常感謝版主，Net Filter在以前的版本試過，但以后基本沒有用這功能，忘了在哪里了，老覺的像是在工具條里，害的我在Find和別的對話框里到處翻，就是沒注意Editor Control里，暴汗。
這下好了，非常感謝！

作者: fenghaili 時間: 2012-9-10 11:47

yth0 發表于 2012-9-10 11:21
非常感謝版主，Net Filter在以前的版本試過，但以后基本沒有用這功能，忘了在哪里了，老覺的像是在工具條 ...

作者: panminghui 時間: 2013-4-27 10:46
受教育了！！！！！！！！！！！！！！！！！！！！！！


作者: pcbkey 時間: 2015-2-4 12:31
支持一下
