發布時間: 2012-11-15 20:28

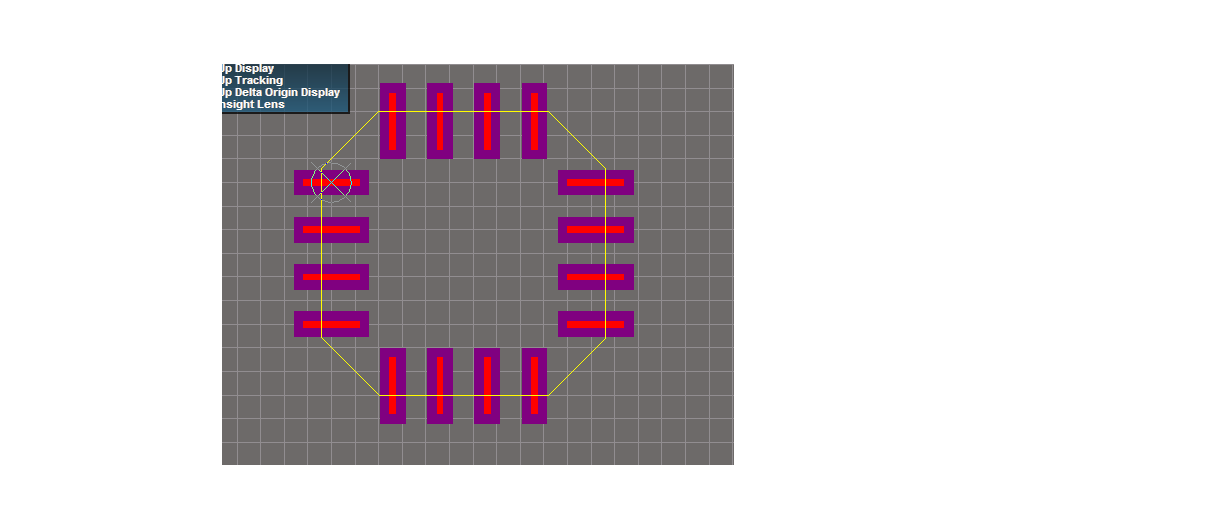

正文摘要:軟件用的是Altium Designer10,自己新建了一個集成元件庫，然后分別新建了原理圖和PCB圖，畫完圖后，為原理圖添加了剛畫的封裝。之后編譯就出錯了。共16個錯誤（元件16個引腳，每個引腳都報錯）： [Error] & ... |
| 支持一下 |
lvpengandy 發表于 2013-6-22 09:46 點擊圖片，即可看見大圖。您試試 |
| 沒看懂你的問題，圖也很小，麻煩把問題再寫清楚點，圖片在弄大點，OK？ |
| 檢查下你的Pin Number是不是沒有對應好或者缺失 |
| 引腳編號沒對應對 檢查一下 |
| 自己畫的問題多,而且原因不好分析,建議找個軟件自帶的元件封閉,主要是腳數要一樣,然后進行修改,效率高,錯誤少. |
| 麻煩檢查原理圖PIN的方向對不？ |
| 我也碰到過類似的問題 |
|
受教育了！！！！！！！！！！！！！！！！！！！ |
| 露珠的問題解決了嗎？ |
| 專業PCB單雙面，多層快速打樣及批量，玻纖板，鋁基板，半玻纖板，紙板，50元/款起價。歡迎來電咨詢。18910388219小周 QQ：2697371851 |
|
PROTEL的引腳編號在引腳線條一端吧。。。難道你沒命名編號。。。 名字是給人看的，機器只認編號啊LZ，就像你的身份證，機器認得是ID... |
| 沒用AD做過設計，不過感覺你在原理圖里定義的PIN有問題，16 VMID和15 ENBL應該分開來定義， 比如PIN Number是15，PIN NAME是ENBL這樣試試，如果你單純的就定義了個15 ENBL，系統不知道你想干什么 |
 |
