pads生成的gerber文件問題

查看數: 18557 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2010-4-29 16:44

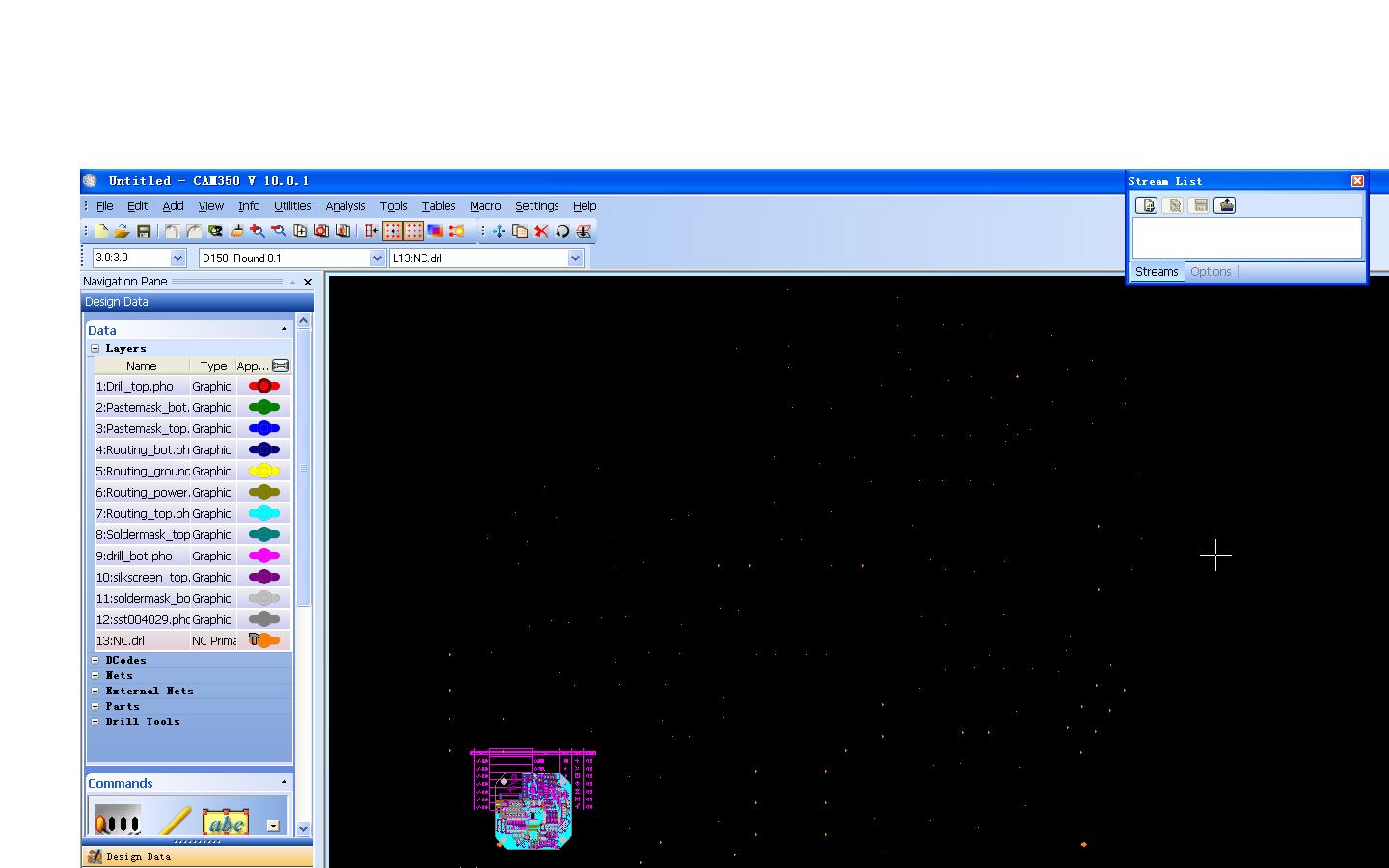

pads生成gerber文件后，導入cam350后，發現nc drill和其他的層偏離很遠，而且ncdrill 好像被放大了。請問各位：怎樣將nc drill合并在同一位置？

回復

pcbkey 發表于 2015-2-4 17:55:48

支持一下

O(∩_∩)O 發表于 2010-6-6 11:36:31

要是有人弄成一個gerber小教程就好了

gsywm 發表于 2010-5-12 08:54:01

樓主你是怎么解決的呀？

我碰到了你同樣的問題，而且那個nc drill層看起來縮小了。往左下偏移了一些。
麻煩說一下。謝謝
nazar 發表于 2010-5-11 17:06

在輸出gerber時，device設置里NC drill對應的比例，一般公制為3.3, 英制為2.4, PADS 都是用2:3 英制或2:4 英制的
導入cam350時，nc drill 也改為相同的比例

riverpeak 發表于 2010-5-11 21:37:24

NC drill 數據沒問題，縮小的原因是你輸出GERBER和導入的時候單位不一樣，比如說輸出的是MM,導入的是英寸，這樣的差好多。至于偏移了一些你看有個offset，設置成和GERBER一樣的就可以啦

nazar 發表于 2010-5-11 17:06:35

樓主你是怎么解決的呀？

我碰到了你同樣的問題，而且那個nc drill層看起來縮小了。往左下偏移了一些。
麻煩說一下。謝謝

riverpeak 發表于 2010-4-30 09:46:56

這個應該和drill的設置應該是一樣的，我一直沒出孔位圖，所以不好回答你

riverpeak 發表于 2010-4-29 23:24:36

這是原點定義的問題，好像有選項是絕對的和相對的，你去看看這里的設置。還有就是你在PCB里怎么設置的原點？最好在PCB文件里設置的規范一些，就沒那么多問題了

riverpeak 發表于 2010-4-29 17:31:02

把上面兩個圖的leading Trailing對應就行

riverpeak 發表于 2010-4-29 17:30:12

精度不一樣,你在設置drill的時候有個選項,在用CAM350里導入的時候有選項，如下圖


CAM350里導入DRILL設置


生成DRILL的時候需要設置
