誰了解我的6n137光耦輸出電平一直只有200mV~360mV,誰能指點一二。

查看數: 10812 | 評論數: 3 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-9-14 19:44

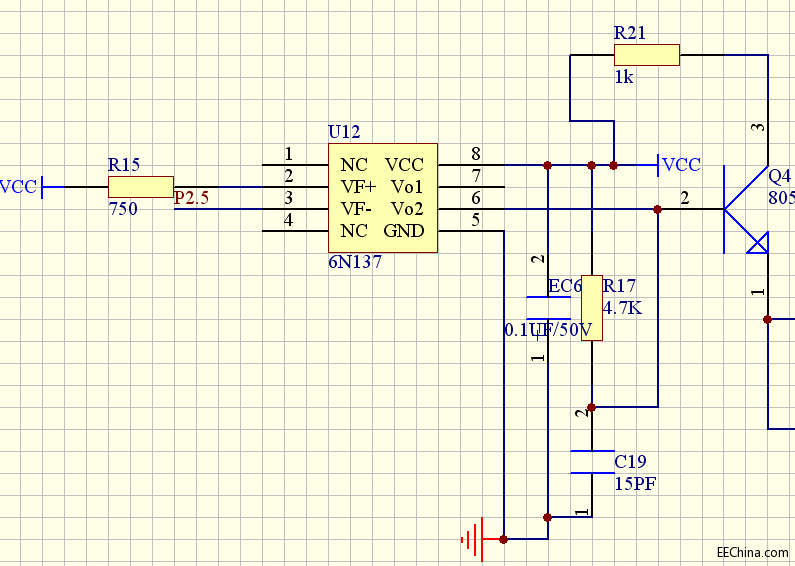

我板子上想用6N137控制一個三極管開關。可是接上通電以后，其他引腳電平一切正常，只有輸出引腳一直只有200mV~300mV，不知哪位知道可能問題出現在哪兒？我6n137的2腳和3腳加的限流電阻是470,6腳上拉電阻是 ...

回復

臥語霸上 發表于 2013-9-25 19:00:21

多謝各位了，我已經找到問題了。是R17這個電阻壞了，阻值無窮大，導致的結果。換了個好的4.7K的電阻就好了。

eastljd 發表于 2013-9-23 09:33:43

R17電阻太大了

daflychu 發表于 2013-9-14 19:44:35

看了下6N137的datasheet,就是一個光耦，7腳為enable，樓主的畫法不太好。
分析問題可能出在后面的BJT驅動電路上，建議先斷開Q4的b極測試。
另外VCC是多少？6N137的IF要達到20mA,2腳和3腳串1個470電阻就夠了。
