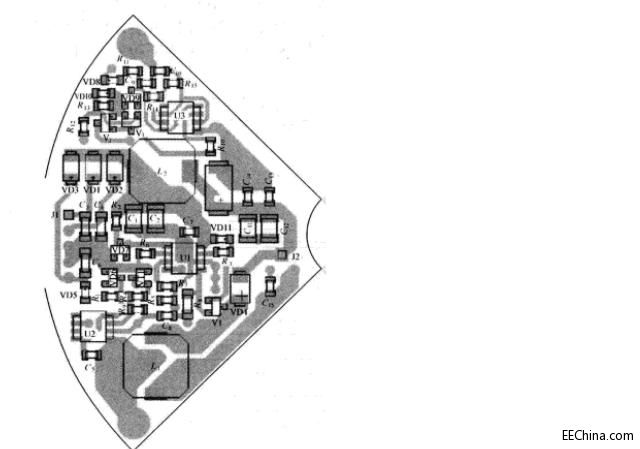

圖片中的不規則走線怎么畫

查看數: 9185 | 評論數: 9 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2013-11-2 18:22

正文摘要:

PCB中不規則走線怎么畫，軟件Altium、Mentor和Allegro

回復

pcbkey 發表于 2015-2-3 14:56:36
支持一下
starry636 發表于 2013-11-14 16:04:59
lizhengbing100 發表于 2013-11-6 15:21
allegro
運行命令：Shape Select ，用鼠標畫輪廓即可；
畫好后可運行Shape Edit Boundary命令進行修改；
...

+1
gssyf 發表于 2013-11-14 13:48:11
建議樓主手工修改
一哥 發表于 2013-11-9 16:22:46
當做鋪銅畫就行！
ludf 發表于 2013-11-9 15:48:07
直接用走線慢慢畫出來的啊
hdm66 發表于 2013-11-9 07:21:46
樓主說的軟件沒有用過，可以下載學習一下這個軟件了！
xuyingjuna 發表于 2013-11-8 21:57:09
也可以直接用走線慢慢畫出來的啊
lizhengbing100 發表于 2013-11-6 15:21:08
allegro
運行命令：Shape Select ，用鼠標畫輪廓即可；
畫好后可運行Shape Edit Boundary命令進行修改；
最后選中銅皮右鍵運行Assign Net命令來命名銅皮的信號。
guang 發表于 2013-11-5 09:18:56
樓主說的軟件沒用過.
在其它軟件中,是用 place polygon 功能實現的.
畫出外輪廓即可, 俗稱"鋪銅"
