支持一下

永遠有需要改善的地方，一般交貨前一直在改

不是密度問題，而是布線、布局的問題，典型的業余水準。
sherwin 發表于 2010-8-3 17:41

汗...求改動....

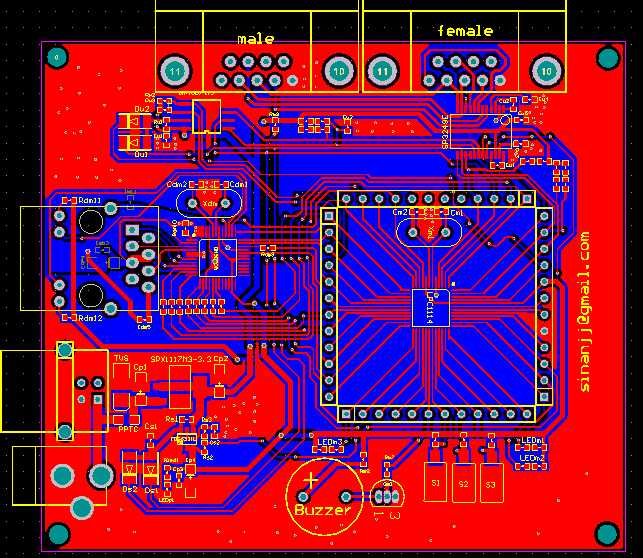

(注: 那些繞大圈的是無奈之舉......這個MCU的io低8位分布在4周...除去串口, 中斷等, 連線基本沒選擇的余地......想看8bitcpu那種整齊總線的估計卡不到了.    人家這個32bit的io根本都不在一塊.....不知道這是不是會被解讀為業余水平?)

什么板子啊。

不是密度問題，而是布線、布局的問題，典型的業余水準。

我這也么認為的....


出書需要

弄得sb點

突出的是模塊化. 不是pcb的密度

上面貼出來的板子，水準太低了

簡單的板子一般是一到兩次。
復雜點的板子一般是兩到三次就批量生產，通過EMC測試。

原理圖又改動一次.....

精益求精的做法呀 不錯

原型板可以自己畫，下一步還是找人畫吧
應該集中精力做你擅長的，而不是試圖去擅長所有的
McuPlayer 發表于 2010-8-1 23:37

我比較追求完美....
可靠性, 測試點, pcb的模塊化, pcb面積最小, 根據走線調整原理圖, 模擬和數字....講究起來事多啦. 還是自己畫比較放心.
最難的不是布線, 那是體力活, 難的是不斷的調整和調整的思路. (這里的改, 是指sch/pcb的改動. 多半不是布線的原因...)
何況, 網卡有線圈, 干擾還是挺大的. 這個板子目標是能撐10年不壞....

原型板可以自己畫，下一步還是找人畫吧
應該集中精力做你擅長的，而不是試圖去擅長所有的

我幾十次吧，每天改一點，只要時間拖的足夠長
riverpeak 發表于 2010-8-1 23:06

N年前, 我初板光打樣就7次-------------我比較追求完美.

最近天天在改pcb.....工控的要求就是嚴格.....


改的時間有點長....再看不到板子我就煩了....

總是可以完善大嘛。。哈哈哈

我幾十次吧，每天改一點，只要時間拖的足夠長
