msp430 單片機12位ADC的參考電壓選擇

查看數: 20189 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

gsywm

發布時間: 2010-9-23 10:39

正文摘要:

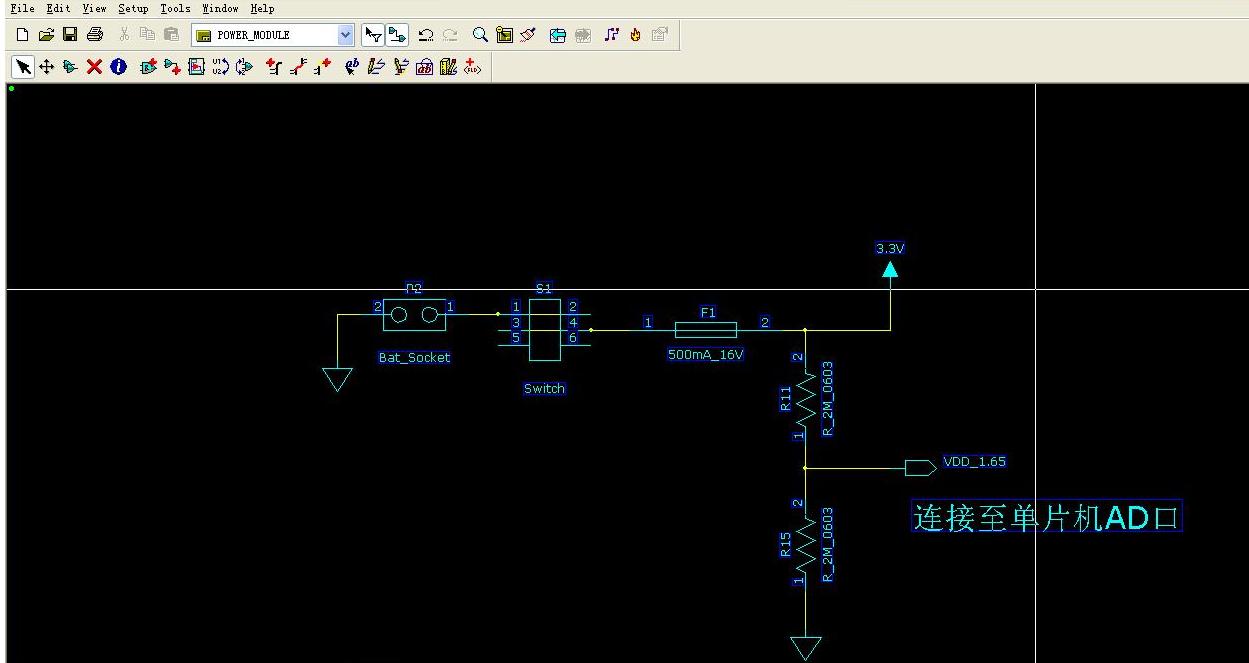

我現在需要用msp430 單片機采樣電池的電壓變化，如下圖所示。請問：若使用外部參考電壓，VeREF+，VREF+，VREF-/VeREF-這個幾個引腳應怎樣連接？感激不盡

回復

pcbkey 發表于 2015-2-4 12:12:46

支持一下

panminghui 發表于 2013-4-30 09:21:57

受教育了！！！！！！！！！！！！！！！！！！！！！！！！！


736217079 發表于 2012-5-10 10:46:55

浩強

xileito 發表于 2012-2-21 16:48:59

學習了

szm2000 發表于 2012-2-20 23:21:52

xuexile

hosyp11 發表于 2011-8-20 19:10:18

我用的是外部參考電源，用TL431搭的，穩定呀

bigxim 發表于 2011-8-1 11:47:49

使用內部參考源就足夠了，程序里校正一下

dl_shuang 發表于 2010-9-26 08:48:14

如果采用內部參考電壓，VREF+接10uF電容和100nF電容（具體型號略有差異,手冊有講，可能ADC12模塊都是這么接的，我并沒將所有型號的數據手冊看一遍，不一定對），VeREF+和VeREF－接模擬地

評分

參與人數 1	積分 +5	收起理由
gsywm	+ 5

查看全部評分

gsywm 發表于 2010-9-25 16:56:39

VeREF+接參考電源，VeREF－接模擬地
VREF+不接

分壓電阻比較大，可能會影響采樣精度。
如需精確測壓，最好加一級緩沖放大器，或降低分壓電阻加開關。
如果只是測量電池是否欠壓，可考慮采用AD內部分壓，或者使 ...
dl_shuang 發表于 2010-9-25 09:04

謝謝你的解答，請問如果采用內部參考電壓該如何連接呢？

gsywm 發表于 2010-9-23 12:10:37

回復2樓忘情天書：

金幣不在于多少，點擊下圖片就能看的很清楚了。我搞不清楚這個ADC的參考電壓具體怎樣設置。

忘情天書 發表于 2010-9-23 12:03:32

豪強？果然有錢，才懸賞10個金幣
黑乎乎的看不清，一般這樣的指標datashheet里都有。

dl_shuang 發表于 2010-9-23 10:39:38

VeREF+接參考電源，VeREF－接模擬地
VREF+不接

分壓電阻比較大，可能會影響采樣精度。
如需精確測壓，最好加一級緩沖放大器，或降低分壓電阻加開關。
如果只是測量電池是否欠壓，可考慮采用AD內部分壓，或者使用SVS模塊。
