請問這樣電源濾波的原因是什么？

查看數: 7815 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-3-15 14:43

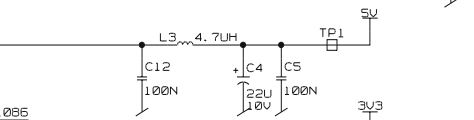

見附件，經常使用這樣做電源濾波，但是很少去想為什么.那位曉得具體原因？謝謝！

回復

jack7612 發表于 2011-5-14 11:27:28

回復2樓zjg473：
學習了

lbz842 發表于 2011-4-28 23:07:26

一來是電源濾去電源中的高次諧波，二來是抗電磁干擾。

chenyz1214 發表于 2011-4-28 16:33:30

請教濾波電路怎么分析

ihan0418 發表于 2011-4-27 01:32:06

L,C的組合可濾掉不想要的頻率

zealy_15 發表于 2011-3-21 22:43:00

回復5樓鄒小清： 能否更詳細些？謝謝了！

鄒小清 發表于 2011-3-21 18:07:59

計算阻抗值可以知道大概濾除的電池波頻率

ludfa 發表于 2011-3-20 15:44:14

22u的濾除低頻噪聲，100nF的濾除高頻噪聲。

yezi930 發表于 2011-3-19 19:53:23

開關電源輸出常用濾波！屬于無源濾波！
根據元件的特性可知，電感的電流不能突變，電容的電壓不能突變，小電容對高頻敏感，大電容對低頻敏感，電感的大小取決于輸出功率！

zjg473 發表于 2011-3-19 10:32:13

這明顯是一個PI形濾波，電感的作用是讓直流通過，一個大電容一個小電容是典型的做法，其中，22u的濾除低頻噪聲，100nF的濾除高頻噪聲。當然，如果把電感去掉也可以，加上電感影響時間要快點
