關於多顆LED燈牌製作

查看數: 4578 | 評論數: 2 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-11-9 21:25

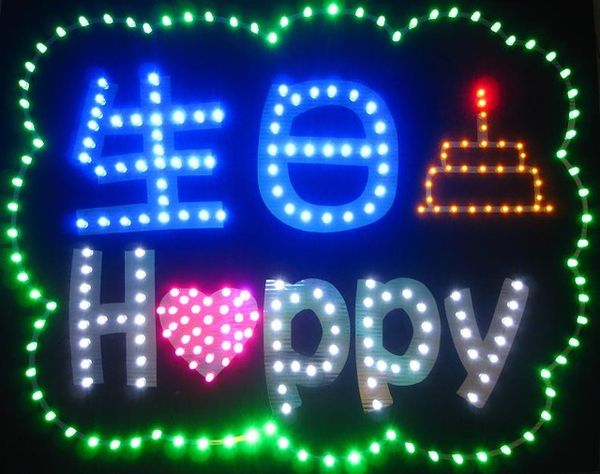

如圖!!我想仿照做一個但為了不要太單調只會亮我這次買了大概500顆LED燈想把它用在版子上電源為5V 那我在規劃電路時該怎去設計會搭配51晶片那我電阻值該怎去選擇

回復

sherwin 發表于 2011-11-14 15:08:20

建議采用專用的LED驅動芯片，一般都是多路恒流輸出的，控制簡單方便。

McuPlayer 發表于 2011-11-10 20:24:04

電阻要看你LED的電流了

電壓:Vcc
LED壓降:Vled
LED電流：Iled
限流電阻 R = （Vcc-Vled）/Iled
