受教育了！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

同意9樓的意見，此處三極管需是NPN的，而不是PNP的

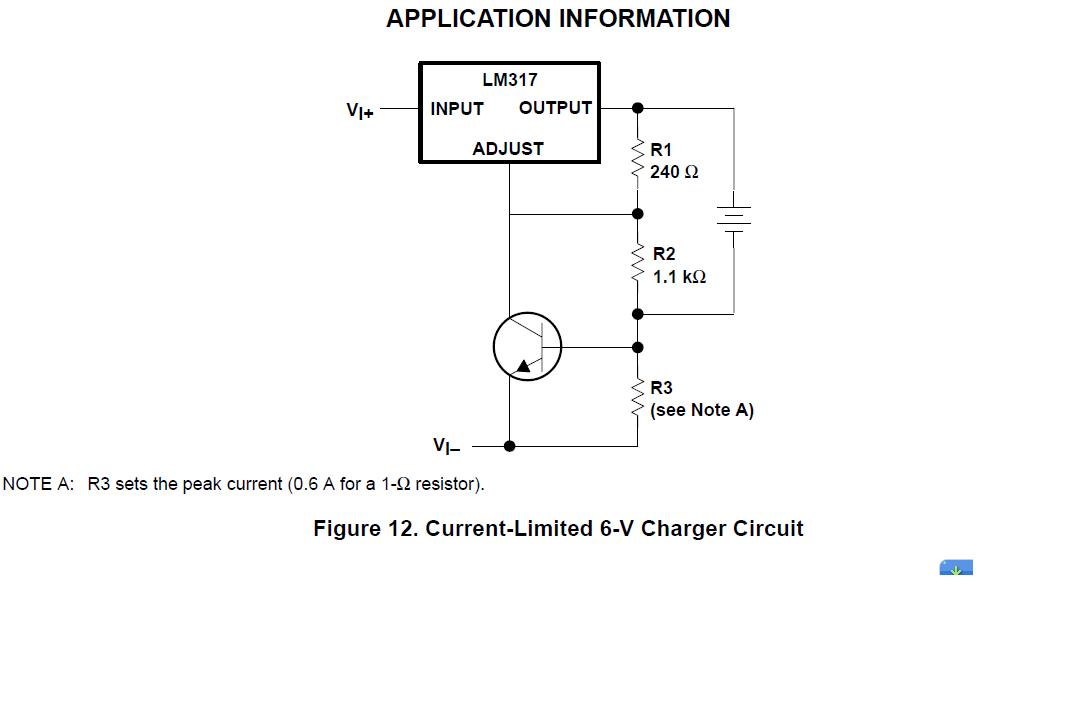

這是－個簡易限壓恒流充電電路.輸出上限電壓=(R2/R1+1)x1.25V.    恒定電流=0.6V/R3.按圖紙?zhí)峁┑膮��?shù)輸出空載電壓約為6.9V.請檢查確認電阻數值是否有誤.  如電阻值無誤清請再檢查LM317管腳接法是否有誤.  是否按LM7805的接法?這兩塊電路管腳完全不一樣.

TIP32C是個PNP管。。。。。
這里不需要功率三極管，隨便一個9013就可以了，便宜好用

請核對三極管的E、C是否接反了。

三極管有漏電，導致分壓比變小，所以輸出電壓會略高一些。

覺得這電路挺危險，管子壞掉了會不會導致把電池給充爆炸了呢？

這是一個0.3A限流充電電路.
什么“三極管基極是0V”。，
“三極管基極和LM317輸出之間是4點多V”---這要看電池的狀態：容量，充電程度。

謝謝！

如果基極電壓為零 發射極為負電壓的話 三極管是不是已經導通了

與三極管用TIP32C的放大倍數有關，在這里相當于壓降式的可變電阻，要么R2用實質性的可變電阻，調節后可得到所稱的7V左右的電壓……

當然，三極管用TIP32C放大倍數不定的話，R1、R2、R3都可變來用……

具體的，根據實際線路來定，既然搭線路了，依你實際情況為準……
